تحكم بحملين وتابع استهلاك كل قناة
يجمع SONOFF DUALR3 التحكم بقناتين وقياس الطاقة في وحدة Wi-Fi واحدة. استخدمه لحملين مناسبين في وضع Switch، أو لمحرك ستارة متوافق في وضع Motor.
اختر وضع التشغيل المناسب
شغّل حملين منفصلين أو أوقفهما في وضع Switch. وللمتابعة دون تحكم، يوفّر وضع Meter القياس فقط.
استهلاك كل قناة أمامك
تابع بيانات الطاقة لكل قناة في DUALR3؛ ميزة القياس تخص هذا الإصدار ولا تتوفر في DUALR3 Lite.
احتفظ بالمفتاح الجداري

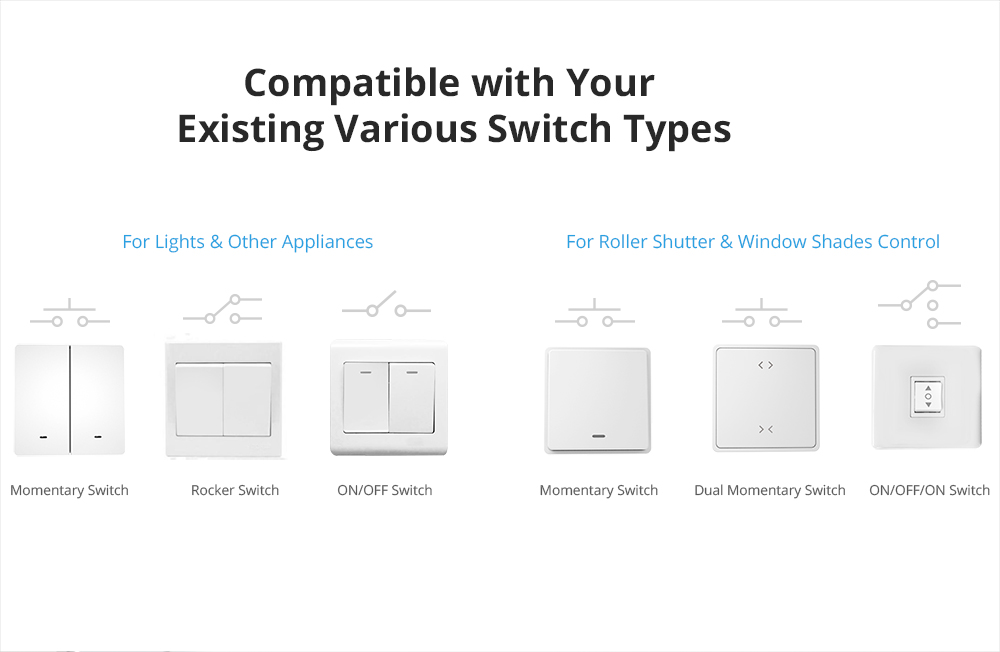

يدعم مداخل للمفاتيح الخارجية، بما فيها المفتاح الضاغط والمفتاح التقليدي ومخططات تحكم من موقعين. يختار المختص التوصيل، ثم يُضبط نمط المفتاح المناسب في eWeLink. ويمكن استخدام الوحدة دون مفتاح خارجي عند تهيئتها للتحكم بالتطبيق.
تحكم بالستارة لا بمجرد تغذيتها
في وضع Motor تستخدم القناتان لاتجاهي محرك واحد، مع منع تشغيل الاتجاهين معًا. تتوفر أوامر الفتح والإغلاق والتوقف؛ وتحتاج النسبة المئوية إلى محرك مناسب ومعايرة مسافة الحركة.
جداول تناسب يومك
اضبط الجداول والعدّ التنازلي والتشغيل الدوري في وضع Switch، أو جدولة حركة المحرك في وضع Motor. اختر الوظيفة المناسبة للوضع والحمل.
مشاركة التحكم والصوت
شارك الجهاز مع حسابات eWeLink الأخرى، واستخدم Alexa أو Google Home في الوظائف المدعومة. الوصول السحابي يحتاج اتصالًا مناسبًا بالإنترنت.
ما تحتاجه للتشغيل
- خط طور ومحايد وتغذية 100–240 V AC، مع شبكة Wi-Fi بتردد 2.4 GHz وتطبيق eWeLink؛ لا يحتاج بوابة Zigbee.
- للأحمال المقاومة: 10 A لكل قناة و15 A للقناتين معًا. حد المحرك منفصل: 10–240 W / 1 A، ولا يُستبدل بحد الأحمال المقاومة.
- للمحرك: تحقق من نوعه وأسلاك اتجاهيه، واختر وضع Motor؛ التحكم بالنسبة المئوية يحتاج معايرة.

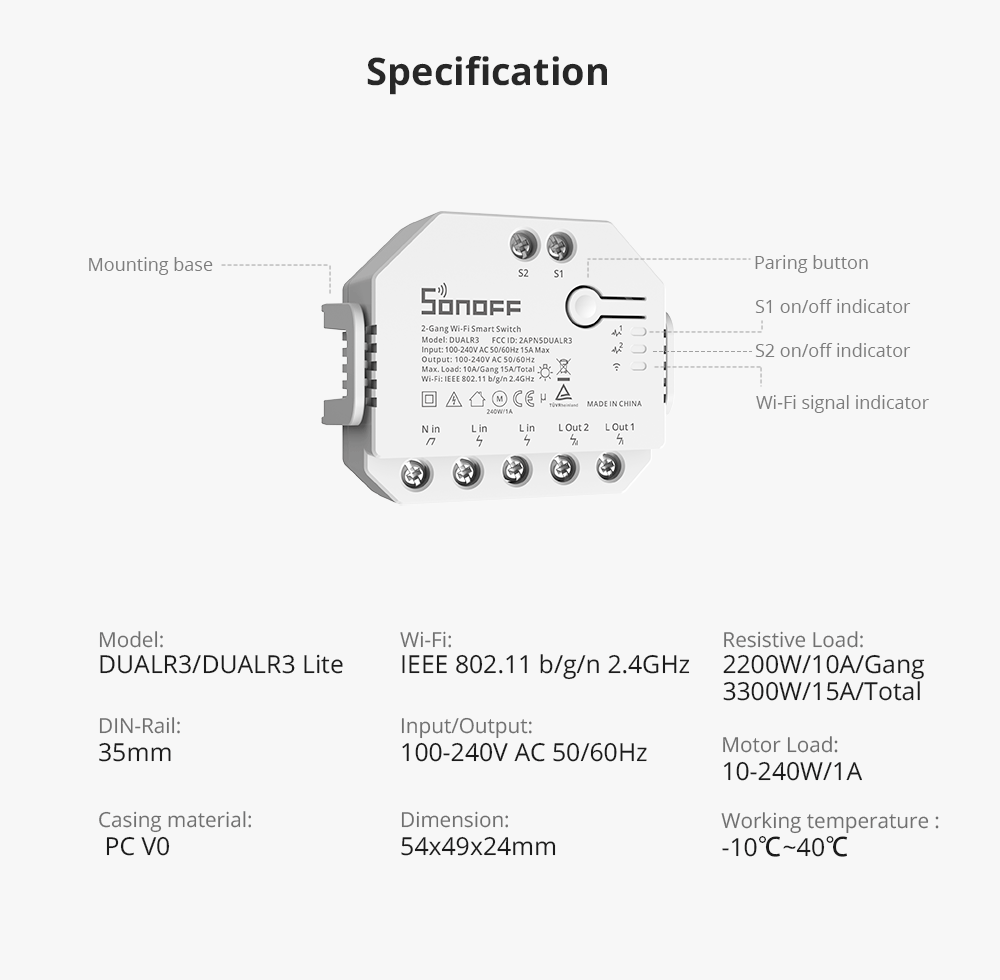

التغذية وحدود الأحمال
| الموديل | DUALR3 |
|---|---|
| التغذية | 100–240V AC، 50/60Hz |
| الحمل المقاوم | 10A لكل قناة؛ 15A إجمالاً كحد أقصى |
| حمل المحرك | 10–240W / 1A |
الاتصال والهيكل وأوضاع التشغيل
| الاتصال | Wi-Fi 2.4GHz، IEEE 802.11 b/g/n |
|---|---|
| الأبعاد | 54 × 49 × 24 mm |
| عدد القنوات | قناتان مستقلتان في وضع Switch، أو اتجاهان لمحرك واحد في وضع Motor |
| الغلاف ودرجة الحرارة | PC V0 / −10 إلى 40 °C |
| أوضاع التشغيل | Switch / Motor / Meter |
ثلاثة أوضاع لثلاث حاجات مختلفة

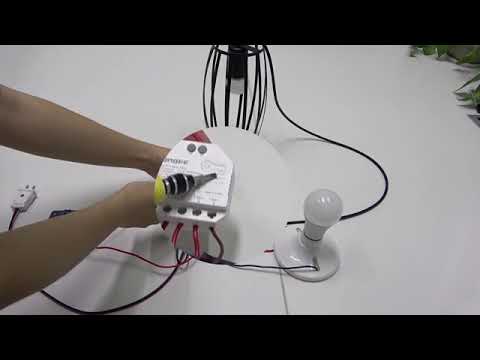

- Switch — تحكم بحملين: تشغيل كل قناة وإيقافها بشكل مستقل، مع قياس استهلاكها. مثال: دائرة إنارة رئيسية ودائرة إنارة جانبية، كل منهما بجدول مختلف.
- Motor — تحكم بمحرك باتجاهين: القناتان تعملان معًا كنظام تحكم لفتح ستارة أو غلقها، وليستا لمحركين مستقلين في هذا الوضع.

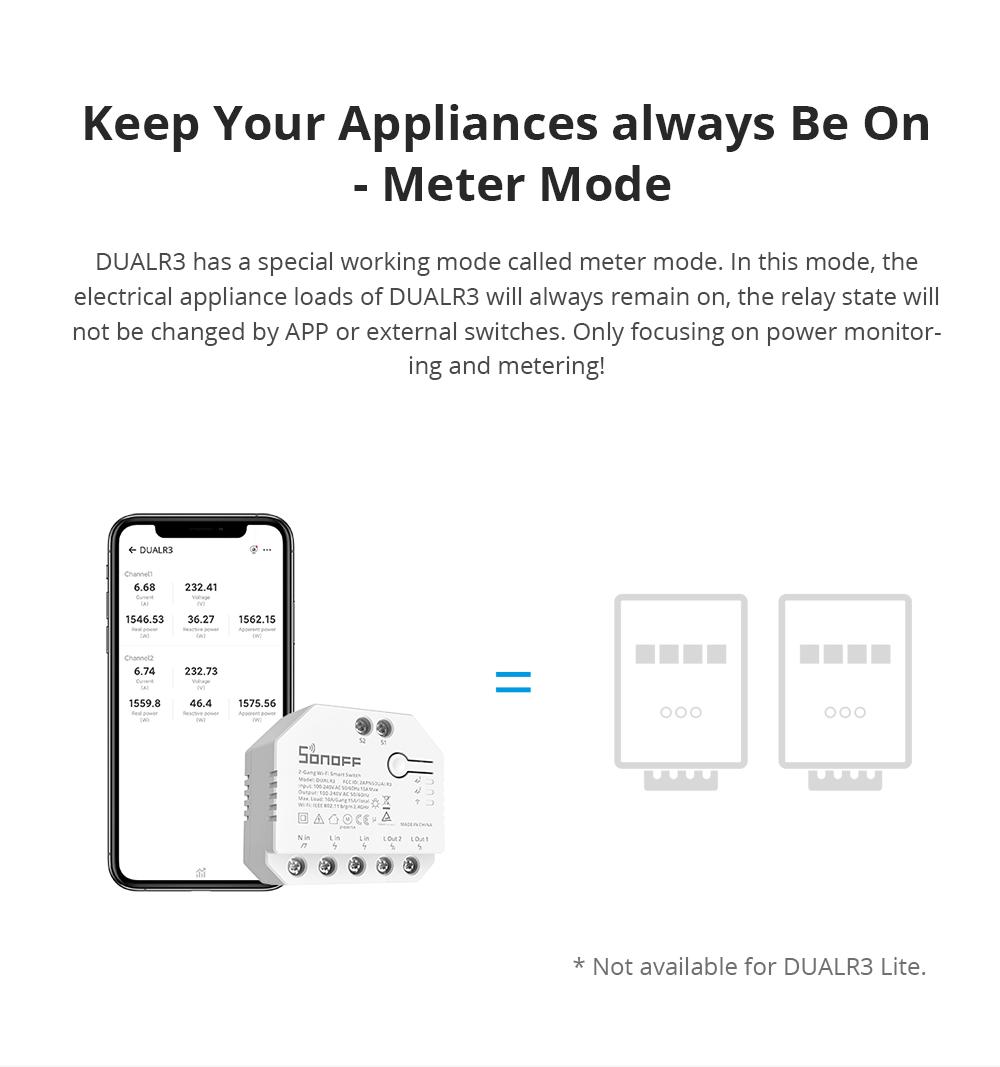

- Meter — قياس فقط: تبقى التغذية موصولة ويستخدم الجهاز لجمع بيانات الاستهلاك دون أوامر تشغيل وإيقاف. ليس هذا الوضع وسيلة لفصل الحمل عن بُعد.
اختيار الوضع يكون وفق الأسلاك والحمل، وليس مجرد تغيير في شكل التطبيق. لا تجمع وظيفتي حملين مستقلين ومحرك ستارة على الوحدة في الوقت نفسه.
هل محرك الستارة لديك متوافق؟

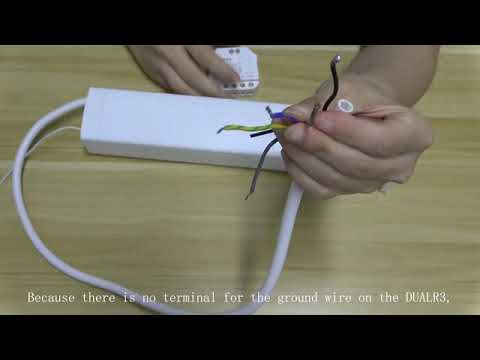

المثال المباشر محرك أنبوبي للتيار المتناوب له محايد، وسلك مستقل لكل اتجاه، وأرضي؛ ويجب أن يقع ضمن 10–240 W / 1 A. ويمكن لبعض المحركات ذات التحكم الجداري والريموت معًا العمل باستخدام توصيلاتها الجدارية المناسبة.
المحرك الذي يتلقى أوامر الحركة من ريموت مدمج فقط، وتخرج منه أسلاك تغذية دون أسلاك اتجاه منفصلة، لا يتحول تلقائيًا إلى محرك متوافق. كذلك ليست الوحدة مخرج تلامس جاف عامًا أو متحكمًا لمحركات التيار المستمر.
للوصول إلى نسبة فتح محددة، يلزم محرك بحركة منتظمة ونهايات مشوار مضبوطة، ثم إجراء المعايرة في التطبيق. إذا لم تتوفر نهايات المشوار الملائمة، لا تفترض دقة التحكم بالنسبة المئوية.
أفكار استخدام قابلة للتطبيق
- غرفة بإضاءتين: فصل التحكم بين الإنارة العامة والجانبية، ومقارنة طاقة كل قناة بدل قراءة مشتركة للحملين.
- ستارة رول أو شتر: فتح صباحي وإغلاق مسائي بجدول، أو التوقف عند نسبة ملائمة بعد المعايرة.
- مظلة أو شاشة عرض كهربائية: مثال ممكن فقط عندما يطابق محركها أحادي الطور اتجاهات التحكم وحدود القدرة والتيار ونهايات المشوار المطلوبة.
- متابعة استهلاك حملين دون تغيير تشغيلهما: اختيار Meter عندما تكون الحاجة قياس الطاقة لا التحكم.
الأمثلة لا تعني ملاءمة كل محرك أو مصباح؛ تُراجع مواصفات الحمل وتيار البدء ومساحة علبة التركيب أولًا. الوحدة ليست مخفّض سطوع للمصباح أو منظّم سرعة عام للمحرك.
القياسات والجداول في الاستخدام اليومي
يعرض DUALR3 الجهد والتيار والقدرة وبيانات الاستهلاك لكل قناة، مع سجل يمكن الرجوع إليه. في وضع Switch تتوفر الجداول والعدّ التنازلي والتشغيل الدوري وإعداد الإيقاف بعد مدة؛ وفي وضع Motor يمكن جدولة حركة المحرك.
تتيح إعدادات OPS في الأوضاع الداعمة إيقاف القناة عند تجاوز حدود المتابعة المضبوطة. لا تُقدَّم هذه الوظيفة بوصفها قاطع حماية من القصر أو التسرب، ولا يُفترض عملها كأمر فصل في وضع Meter.
المشاركة والصوت والعمل المحلي
شارك التحكم مع حسابات eWeLink الأخرى، واربط الخدمة بمنصات مدعومة مثل Alexa وGoogle Home للتحكم الصوتي. يتوفر تحكم محلي عبر الراوتر نفسه في الوظائف الداعمة؛ الوصول من خارج المنزل والربط السحابي يحتاجان اتصالًا مناسبًا بالإنترنت.
DUALR3 ليس جهاز Matter أصليًا ولا يحتاج بوابة Zigbee. لا تفترض انتقال كل إعدادات الطاقة أو أوضاع التشغيل إلى كل منصة خارجية. وإذا أردت تكاملًا إضافيًا، تحقّق من دعمه للموديل ووضع التشغيل المحددين.
أطفئ الإنارة في موعد تختاره
عند: حلول موعد تضبطه في جدول eWeLink.
الإجراء: إيقاف قناة الإنارة المختارة.
ما تحتاجه للبدء
- إضافة الجهاز إلى eWeLink واختيار وضع Switch.
- حمل إنارة متوافق ومركّب بواسطة مختص ضمن حدود الجهاز.
ملاحظات الاستخدام
- المثال خاص بوضع Switch؛ وضع Meter لا ينفّذ التحكم.
- تحتاج وظيفة التحكم عن بُعد اتصالاً بالشبكة؛ لا يُفترض أن كل ميزات المنصة تعمل دون إنترنت.
إرشادات الاستخدام
تركيب وحماية مناسبَان
يركّبه ويصونه كهربائي مؤهل بعد فصل التغذية؛ لا تُجرى التوصيلات أثناء وصول الكهرباء، وأمر التطبيق ليس عزلًا للصيانة. يشترط دليل SONOFF قاطع MCB أو RCBO مقننًا 15 A قبل الوحدة، مع مراجعة ملاءمة الدائرة.
حد القناة ليس حد المجموع
يبقى الحد 10 A لكل قناة و15 A للمجموع في الأحمال المقاومة، ولا يجوز جمع قناتين بتحميل 10 A لكل منهما في الوقت نفسه. تصنيف المحرك المنفصل 1 A لا يتحول إلى 10 A بسبب استخدام مخرجي الوحدة.
توصيلات S1 وS2 ليست مخرج تحكم منخفض الجهد
يلتزم الكهربائي بمخطط SONOFF الخاص بالمفاتيح الخارجية ونمطها، ولا تُعامل أطرافها كتلامس جاف آمن للمس. مخرجا الحمل يقدمان جهد الشبكة وليسا مخرجين معزولين خاليين من الجهد.
أسئلة شائعة
كيف أختار محرك ستارة مناسبًا؟
تحقق من نوع المحرك وحدود حمله وأسلاك اتجاهيه قبل الشراء. المحرك ذو التحكم اللاسلكي فقط ليس متوافقًا بالضرورة؛ يراجع المختص طريقة التحكم المطلوبة.

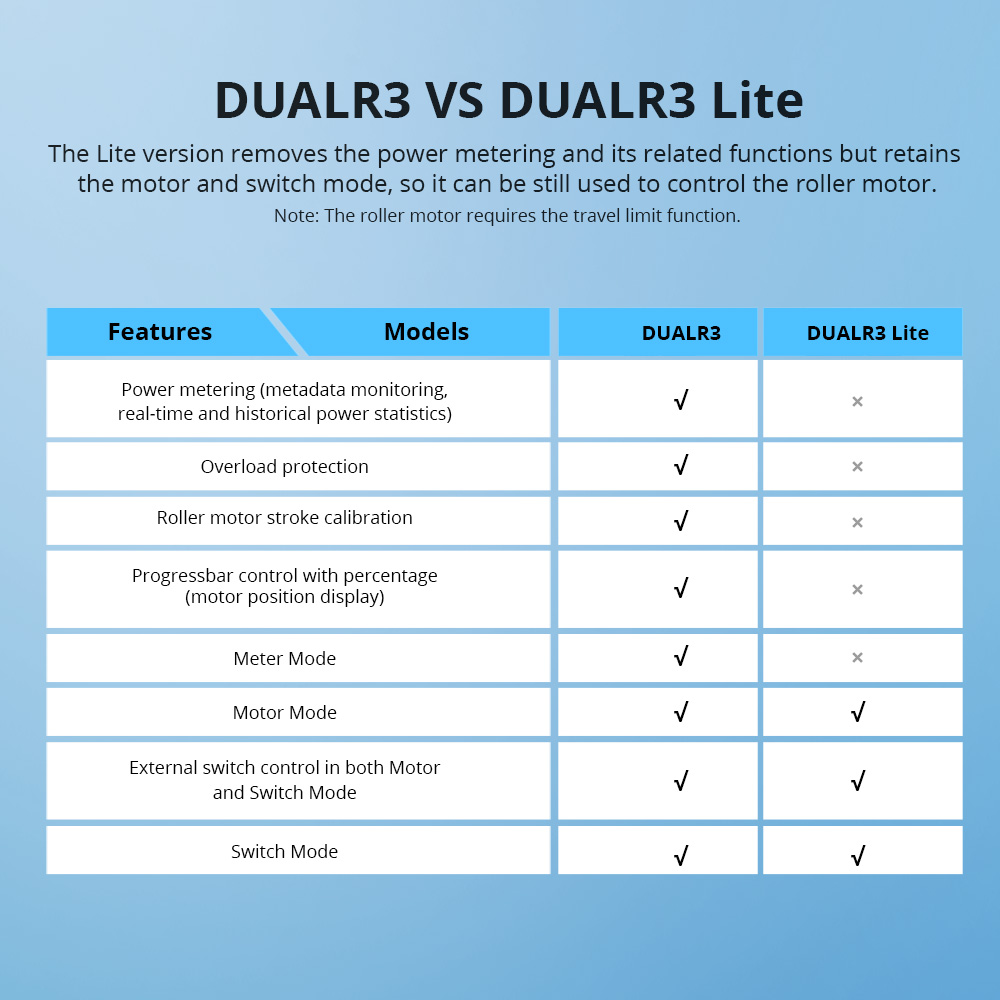

ما الفرق بين DUALR3 وDUALR3 Lite؟
هذه الصفحة لإصدار DUALR3 الذي يتضمن قياس الطاقة ووضع Meter. لا تنقل مواصفات القياس إلى Lite، حتى لو تشابه الشكل الخارجي.
هل يحتاج محايدًا خلف المفتاح؟
نعم؛ يحتاج خط الطور والمحايد لتغذيته. وهو ليس خيارًا لتركيب ذي سلك طور فقط. يراجع المختص توفر المحايد وعمق العلبة ومسار الأسلاك قبل الشراء.
