تحكم بالدائرة وتابع استهلاك الطاقة
يجمع SONOFF BASIC-1GSP تشغيل دائرة مناسبة ومراقبة استهلاكها في مفتاح أحادي القناة لسكة DIN، مع تحكم عبر eWeLink ودعم Matter over Wi-Fi.
موعد إطفاء تختاره للإنارة
اضبط جدولًا في eWeLink لإطفاء إنارة متوافقة في موعد ثابت، بعد إعداد التوصيل واختبار الجدول.
صورة أوضح لاستهلاك الدائرة
تابع الجهد والتيار والقدرة والطاقة، وراجع الاستهلاك اليومي والأسبوعي والشهري في eWeLink. يتيح التطبيق سجلًا يصل إلى 180 يومًا مع تصدير بيانات الاستخدام وإعداد التعرفة لتقدير التكلفة؛ التقدير يتبع التعرفة المدخلة ولا يستبدل فاتورة المجهز.
فصل الطور والمحايد معًا
يعتمد تصميمًا ثنائي القطب يفتح مساري الطور والمحايد للحمل عند الإيقاف. هذه ميزة في مسار الخرج، لكنها لا تُغني عن فصل مصدر التغذية والتحقق من انعدام الجهد قبل الصيانة.
حدود متابعة تناسب الحمل
يمكن ضبط حدود الجهد والتيار والقدرة لقطع خرج الجهاز عند تجاوز القيم المحددة. المفتاح ليس قاطع MCB أو RCBO، ولا يضيف تلقائيًا حماية تسرب أرضي أو حماية مستقلة من القصر.
ما تحتاجه للتشغيل
- تغذية أحادية الطور 100–240 V AC مع الطور والمحايد، وحمل مناسب ضمن الحد الأقصى 32 A.
- شبكة Wi-Fi بتردد 2.4 GHz وتطبيق eWeLink؛ لا تحتاج بوابة Zigbee. يتطلب ربط Matter منظومة متوافقة بحسب المنصة.
- مكان تركيب داخلي وكهربائي مؤهل يراجع الحمل والتوصيلات والحماية.
المواصفات الأساسية
الكهرباء والتحكم
| الموديل | BASIC-1GSP |
|---|---|
| التغذية | 100–240 V AC / 50–60 Hz |
| التيار الأقصى | 32 A |
| الاتصال | Matter over Wi-Fi / 2.4 GHz |
| القدرة القصوى المعلنة | 7680 W عند 240 V؛ لا يتجاوز التيار 32 A، وتُراجع ملاءمة نوع الحمل |
| عدد القنوات والفصل | قناة واحدة، مع فصل الطور والمحايد معًا |

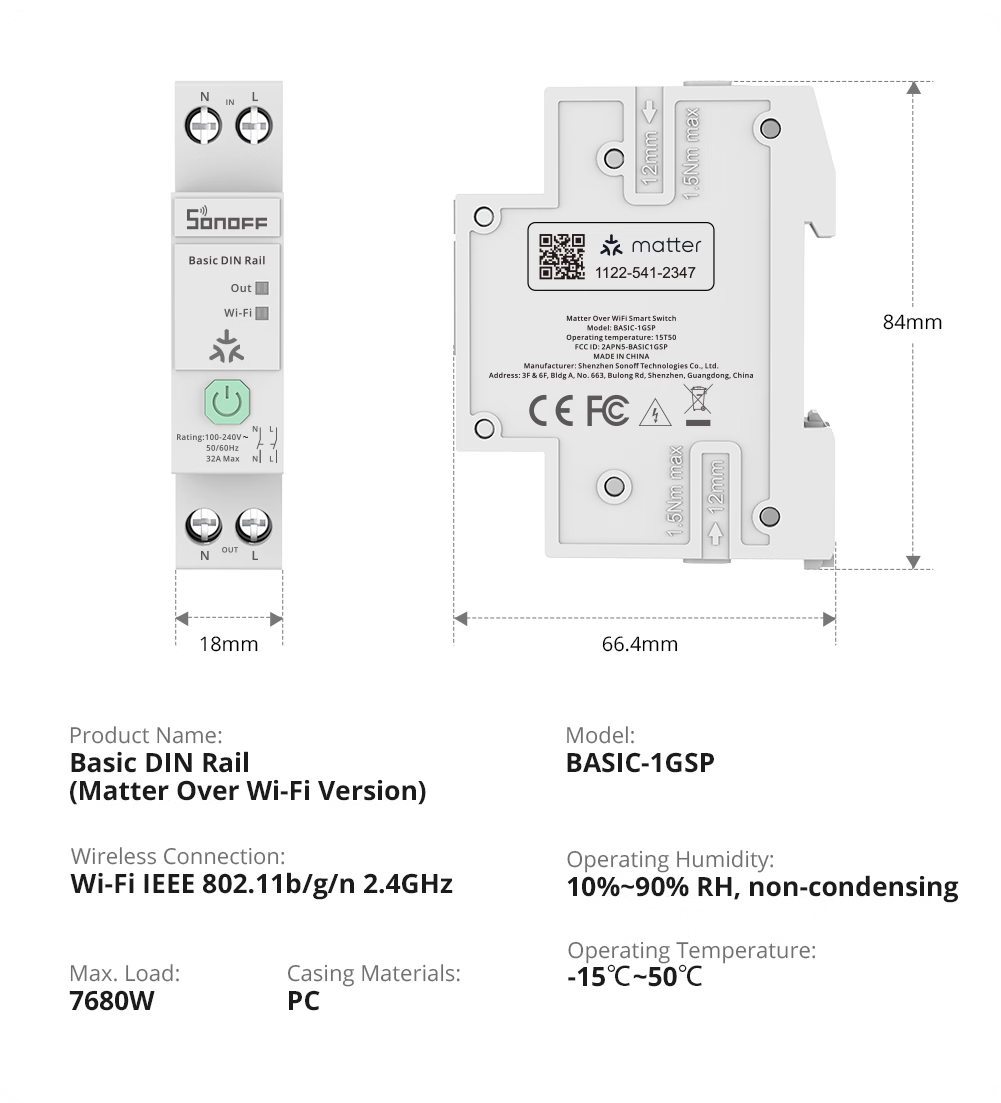

الهيكل وبيئة التركيب
| معيار Wi-Fi | IEEE 802.11 b/g/n، 2.4 GHz |
|---|---|
| الأبعاد والوزن الصافي | 84 × 66.5 × 18 mm / 92.1 g |
| الغلاف | بولي كربونات PC |
| بيئة التشغيل | داخلي؛ −15 إلى 50 °C، ورطوبة 10–90% RH دون تكاثف |
| نطاق الموصلات المحدد بالدليل | نحاس صلب أو مجدول 4–10 mm²؛ يحدد الكهربائي المقطع الملائم للحمل والدائرة |
اختر منظومة التحكم المناسبة لك
عبر eWeLink: تستفيد من القياسات التفصيلية وسجل الاستهلاك والتكلفة والجداول والعدّ التنازلي والتشغيل الدوري والإيقاف بعد مدة. ويمكن مشاركة التحكم مع حسابات أخرى وضبط سلوك الخرج بعد عودة الكهرباء.
عبر Matter: يمكن ربطه بمنظومات Apple Home وGoogle Home وAlexa وSmartThings وHome Assistant، مع متحكم Matter مناسب للمنصة وشبكة Wi-Fi. هو Matter over Wi-Fi وليس Matter over Thread؛ ولا يحتاج بوابة Zigbee.
تختلف الوظائف حسب المنصة: توثق SONOFF إحصاءات الطاقة عبر Matter في SmartThings وHome Assistant، بينما تعرض Apple Home وGoogle Home وAlexa وظائف التحكم والأتمتة دون إحصاءات الطاقة في جدول التوافق الحالي. لا تفترض انتقال كل إعدادات eWeLink إلى تطبيق آخر.
أمثلة استخدام داخل لوحة التوزيع
- سخان ماء أو تدفئة أرضية متوافقة: تنظيم أوقات التغذية ومراجعة الطاقة المستهلكة، مع الإبقاء على منظم الحرارة والحماية الخاصة بالحمل.
- دائرة جهاز مرتفع الاستهلاك: معرفة أثر ساعات تشغيله على الاستهلاك، ثم تعديل الجدول بناءً على بيانات فعلية بدل التخمين.
- إنارة محل أو مكتب: تشغيل دائرة مناسبة في بداية الدوام وإيقافها عند الإغلاق، أو استخدام العدّ التنازلي عند الحاجة لتشغيل مؤقت.
- دائرة شاحن سيارة متوافق: متابعة استهلاك تغذية الشاحن وتنظيم توقيتها بعد اعتماد الكهربائي واشتراطات الشاحن. الوحدة ليست شاحن سيارة، ولا تستبدل وسائل حمايته المطلوبة.
هذه أمثلة وليست موافقة عامة على كل جهاز حتى 32 A؛ الأحمال ذات المحركات أو تيار البدء المرتفع تحتاج مراجعة مستقلة. ويقيس المفتاح مجموع الحمل المتصل، لا استهلاك كل جهاز منفرد على الدائرة.
تفصيل تركيب مهم لقياس الطاقة
يجب أن يمر محايد الحمل عبر طرف المحايد الخارج N-Out في BASIC-1GSP حتى تتوفر مراقبة الطاقة، كما توضح SONOFF. لا يكفي وجود محايد لتغذية الوحدة مع تجاوز محايد الحمل لهذا الطرف. يراجع الكهربائي مخطط الدخل والخرج، ولا يبدّل طرفي L وN.
التثبيت داخل لوحة توزيع على سكة DIN، بعد قاطع الحماية المطلوب وليس مباشرةً دون حماية من المصدر. ويُراعى فراغ التركيب وملاءمة الموصلات وحرارة اللوحة وقوة إشارة Wi-Fi.

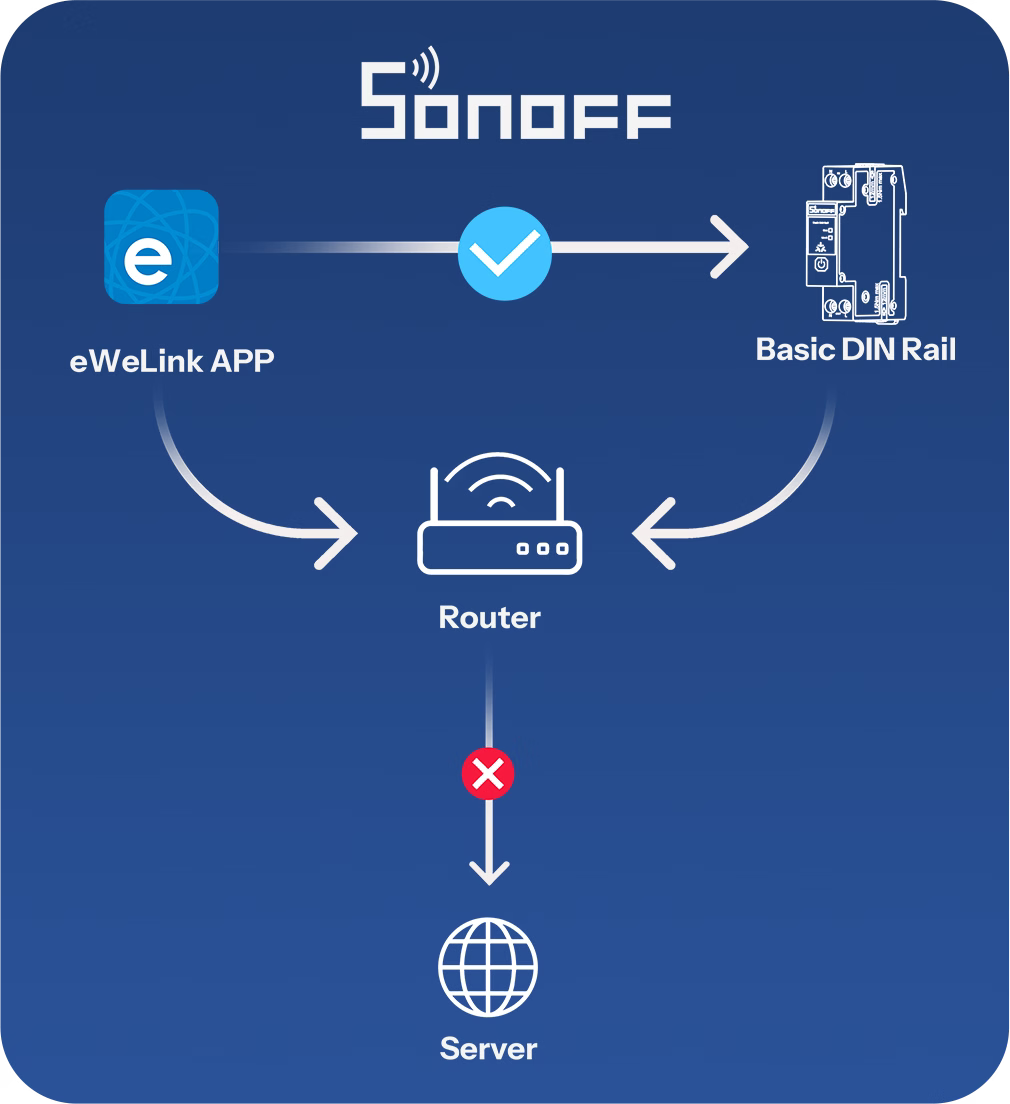

العمل المحلي وحدود الاعتماد على التطبيق
يدعم التشغيل والإيقاف محليًا عبر الراوتر نفسه دون المرور بالسحابة. لا يساوي ذلك عمل كل السجلات والإشعارات والربط الصوتي دون إنترنت. اختبر السيناريو المطلوب بعد الإعداد، ولا تعتمد على جدول أو اتصال لاسلكي في حمل حرج يجب أن يبقى عاملًا.
أطفئ الإنارة في موعد يناسبك
عند: حلول الوقت المضبوط.
الإجراء: إطفاء الخرج الموصول بإنارة مناسبة.
ما تحتاجه للبدء
- إعداد الجدول في eWeLink واختباره.
- توافق حمل الإنارة والتوصيل، واستمرار تغذية الجهاز.
ملاحظات الاستخدام
- لا يُستخدم الجدول كوسيلة أمان أو للأحمال التي يلزم استمرار تشغيلها.
إرشادات الاستخدام
التركيب والحماية المستقلة
يُركّب بعد فصل التغذية؛ أمر التطبيق ليس عزلًا للصيانة. يشترط دليل المصنع قاطع MCB أو RCBO بتصنيف 32 A قبل الجهاز، والمفتاح لا يستبدل هذا القاطع. لا يُوصل بين أطوار متعددة.
أسئلة شائعة
كيف أختار طريقة الربط؟
استخدم eWeLink، أو جهّز منظومة Matter متوافقة بحسب المنصة التي تختارها؛ حدد طريقة الربط والتجهيز المناسبين قبل الإعداد.
هل يغني عن القاطع الموجود في اللوحة؟
لا. وظيفته التشغيل والقياس والأتمتة؛ تبقى حماية الدائرة المستقلة واجبة وفق الدليل وتصميم التركيب.
هل يصلح لدائرة ثلاثية الطور أو دون محايد؟
لا. هذا الموديل أحادي الطور ضمن 100–240 V AC ويحتاج الطور والمحايد؛ ليس وحدة تحكم ثلاثية الطور.

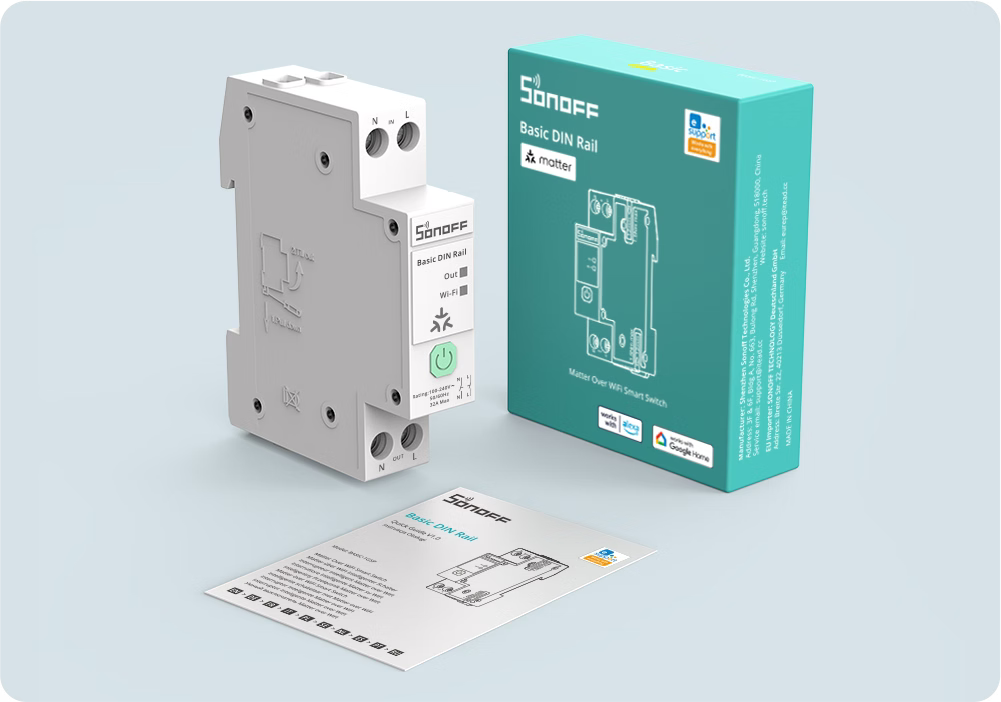

ما الموجود في العبوة؟
وحدة BASIC-1GSP مع الدليل الورقي، كما تظهر العبوة الرسمية. سكة DIN وقاطع الحماية ومتحكم Matter تجهيزات للتركيب وليست مذكورة ضمن محتويات العبوة.
