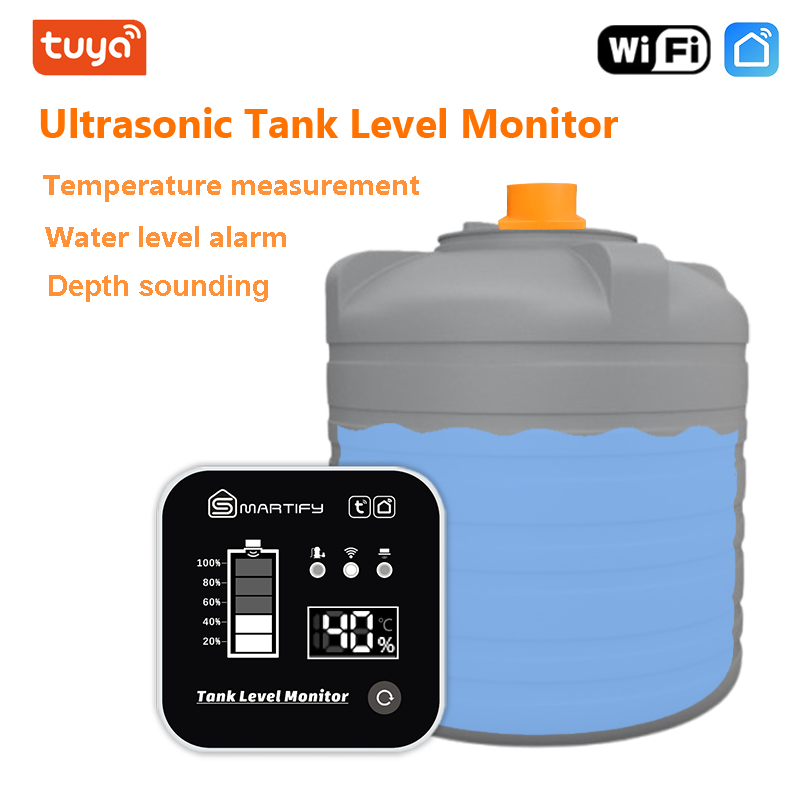

حساس مستوى السوائل الذكي بتقنية الموجات فوق الصوتية مع جهاز عرض من تويا

1. المواصفات التقنية

الطاقة والاتصال

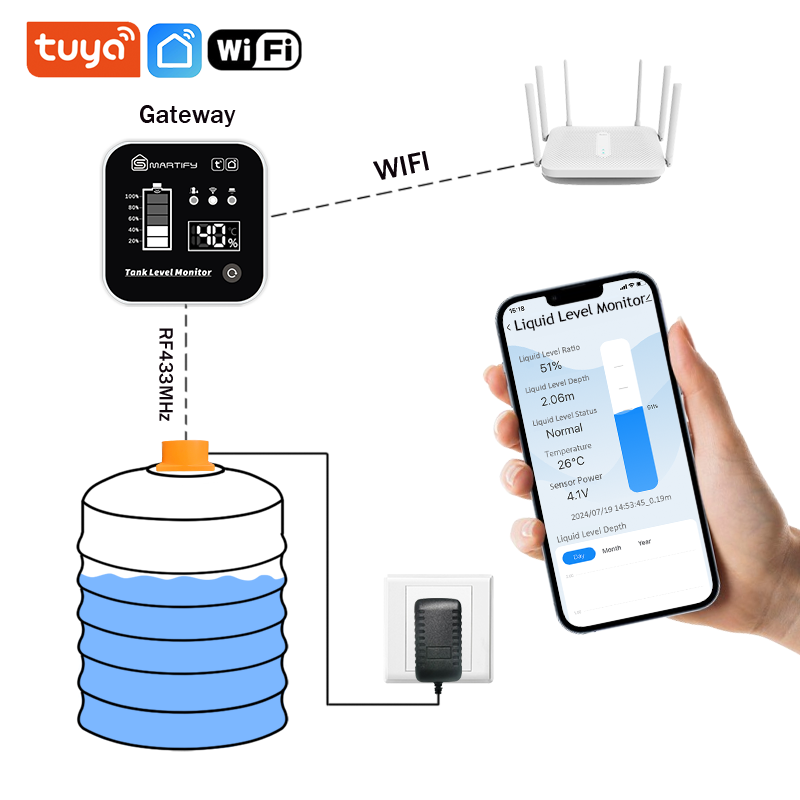

• طريقة الاتصال:
• بين البوابة (Gateway) والراوتر: WiFi 2.4GHz (حتى 50 متر مع عوائق)

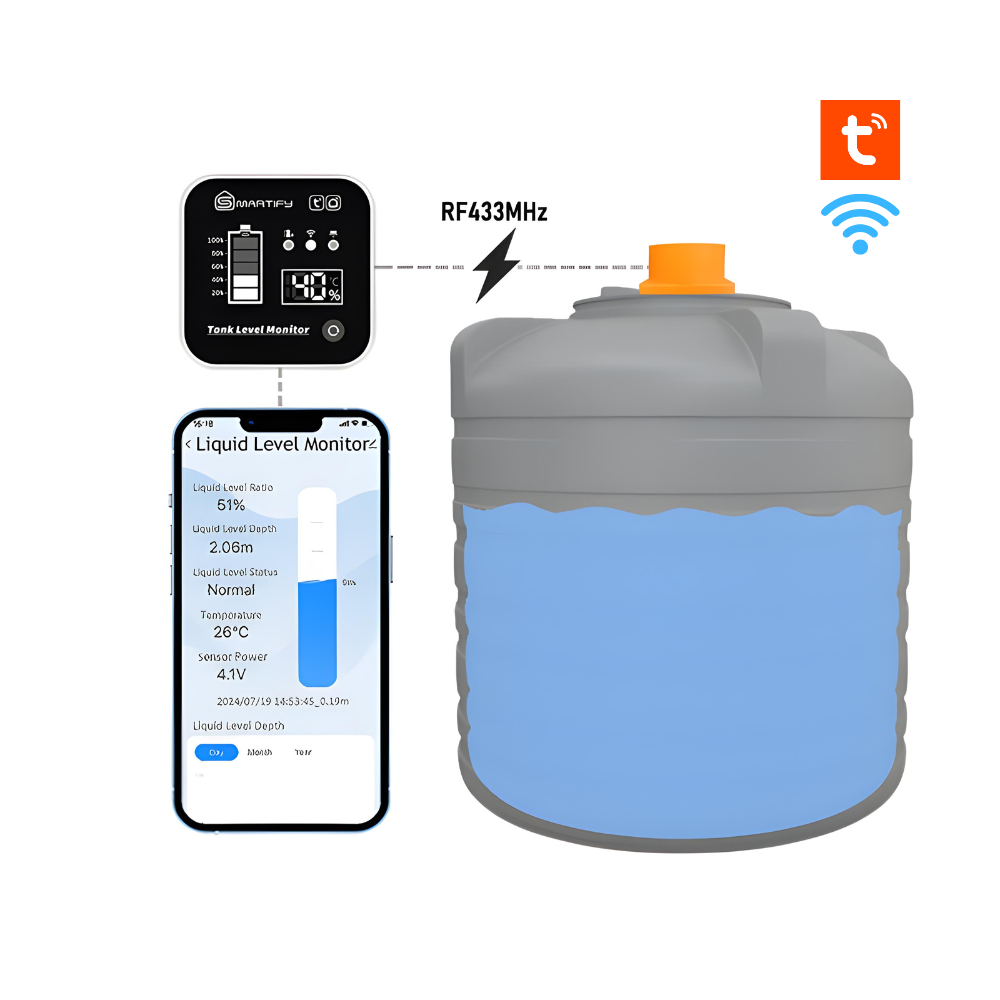

• بين المستشعر والبوابة: RF433MHz (حتى 300 متر بدون عوائق 50 متر مع العوائق)
• مدخل طاقة البوابة: 5V DC @ 1A
• واجهة الطاقة: منفذ Type-C بطول كابل 0.8 متر
• مزود الطاقة للحساس: 110V~240V AC
• استهلاك الطاقة للحساس: أقل من 100mA عند 5V DC

دقة وأداء الاستشعار

• نطاق قياس مستوى السوائل: من 0.1 متر إلى 4 أمتار
• دقة القياس: ± 0.02 متر
• درجة حرارة التشغيل: من -20℃ إلى 70℃
• الحماية: مقاوم للماء والغبار بمعيار IP65

2. المزايا الذكية والمتقدمة

الاتصال والاستجابة الذكية

• تقنية RF433MHz لنقل البيانات لمسافات تصل إلى 300 متر
• اتصال WiFi 2.4GHz للتحكم عن بُعد عبر الإنترنت

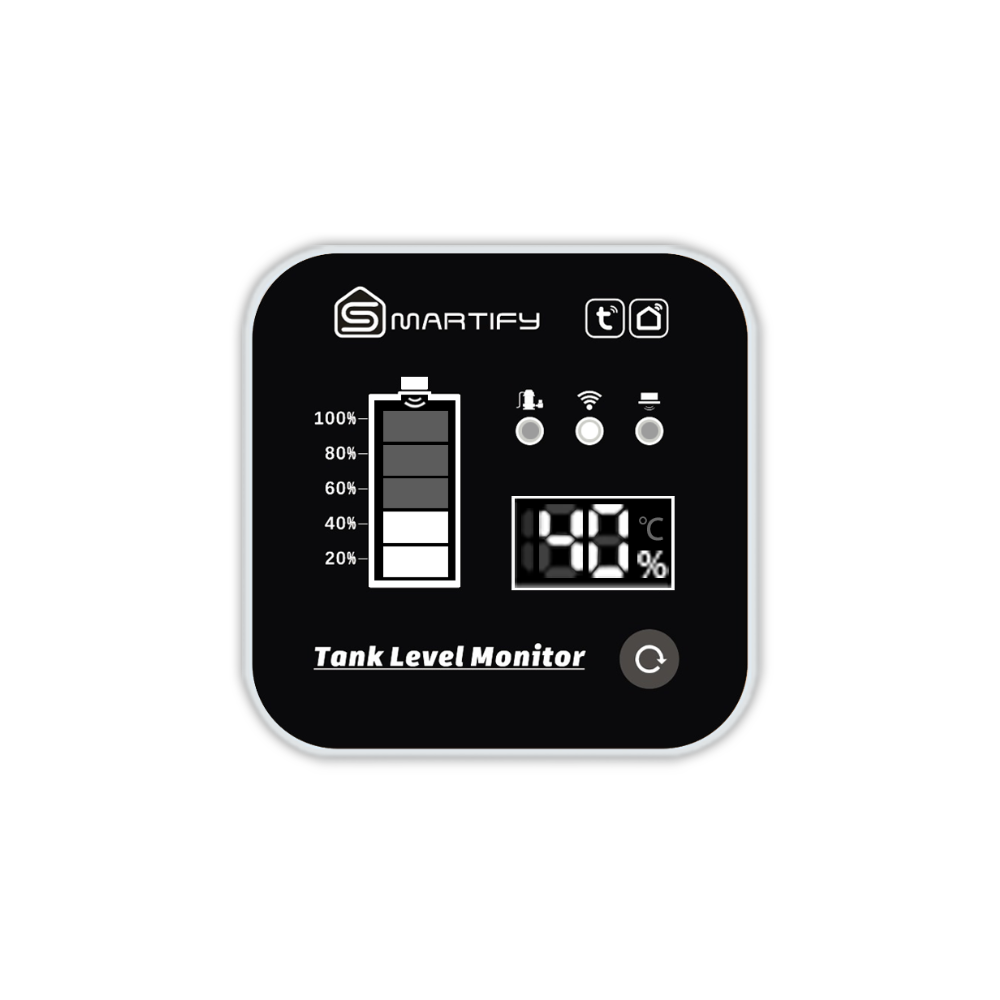

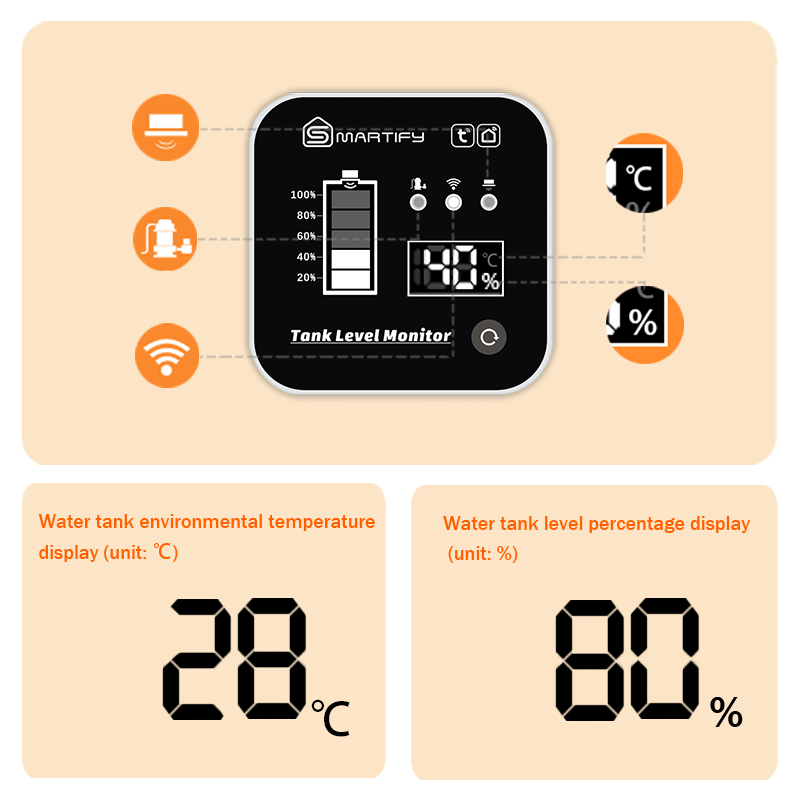

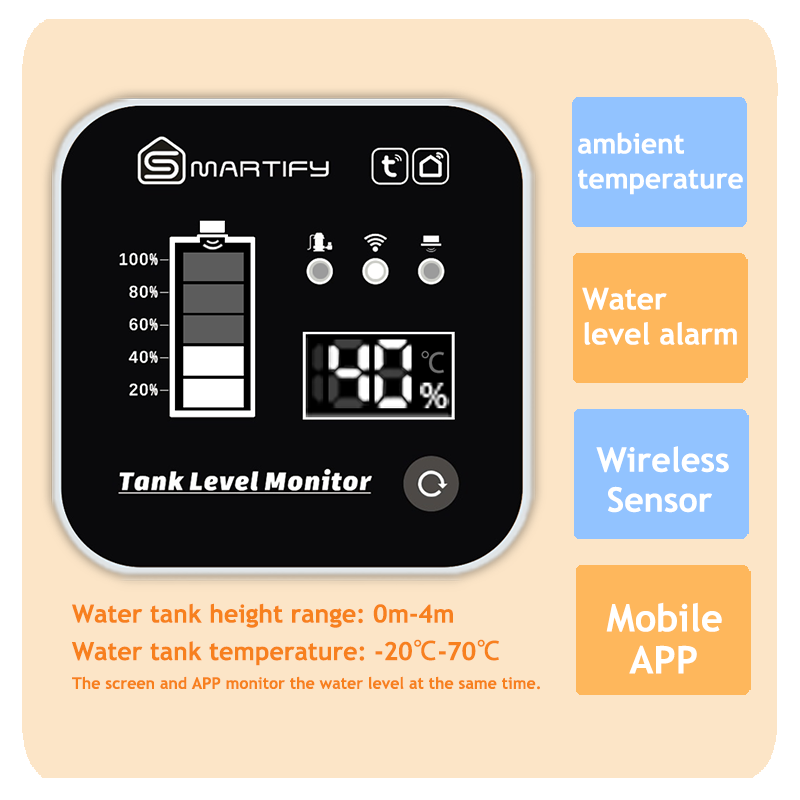

• عرض بيانات مستوى السوائل بدقة على شاشة البوابة

التنبيهات المتقدمة

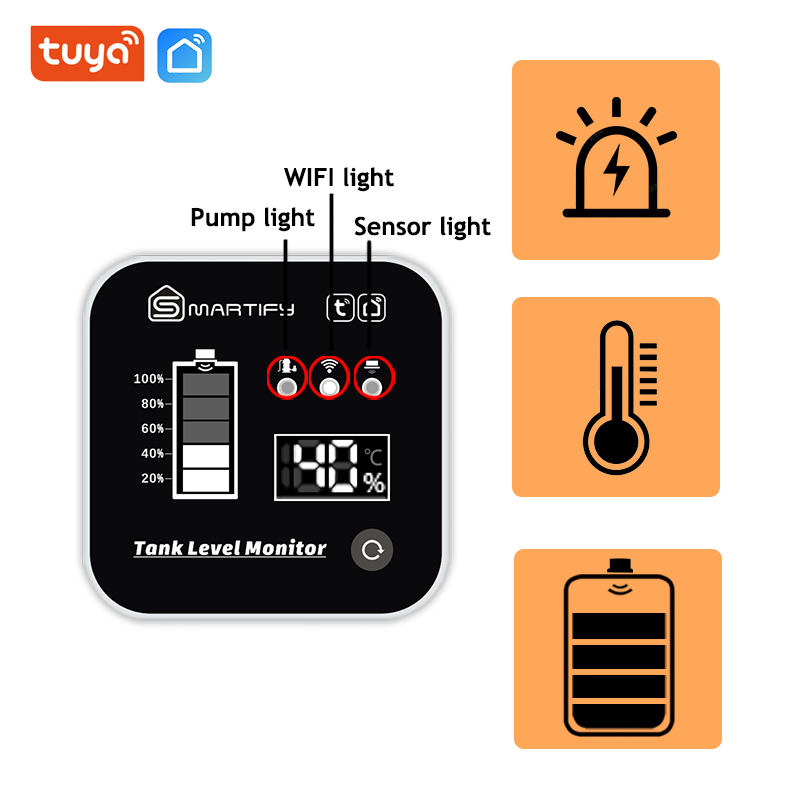

• مؤشر LED لحالات الجهاز:

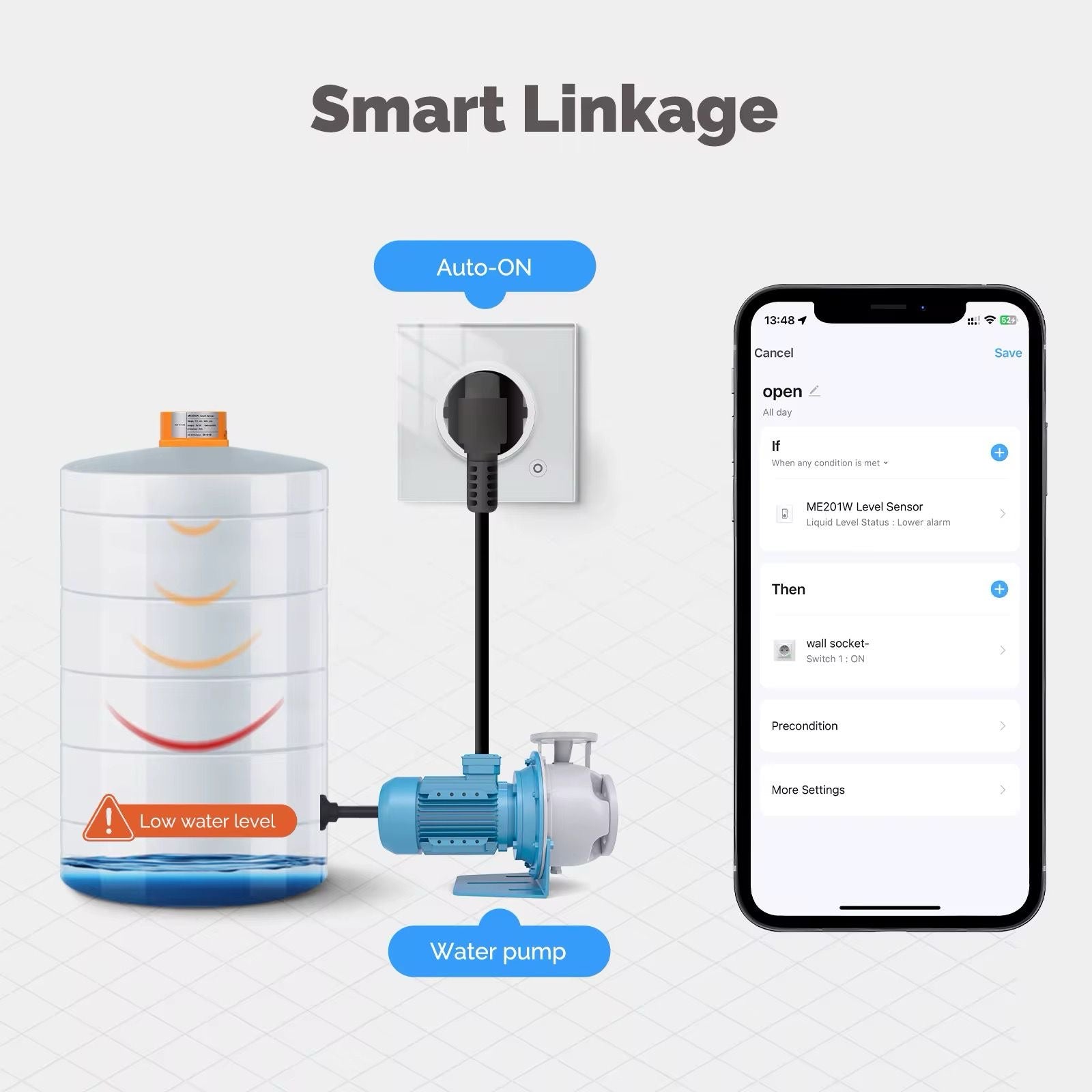

• LED مضاء: المضخة تعمل
• LED مطفأ: المضخة متوقفة
• وميض كل 15 ثانية: المستشعر يرسل البيانات
• وميض سريع: إعداد WiFi
• وميض بطيء: WiFi غير متصل
• تنبيهات صوتية عند تغيّر مستوى السائل

3. الإعداد والتشغيل

• توصيل مزود الطاقة للبوابة والمستشعر
• تشغيل الجهاز والدخول في وضع الإعداد
• ربط المستشعر بالبوابة عبر RF433MHz

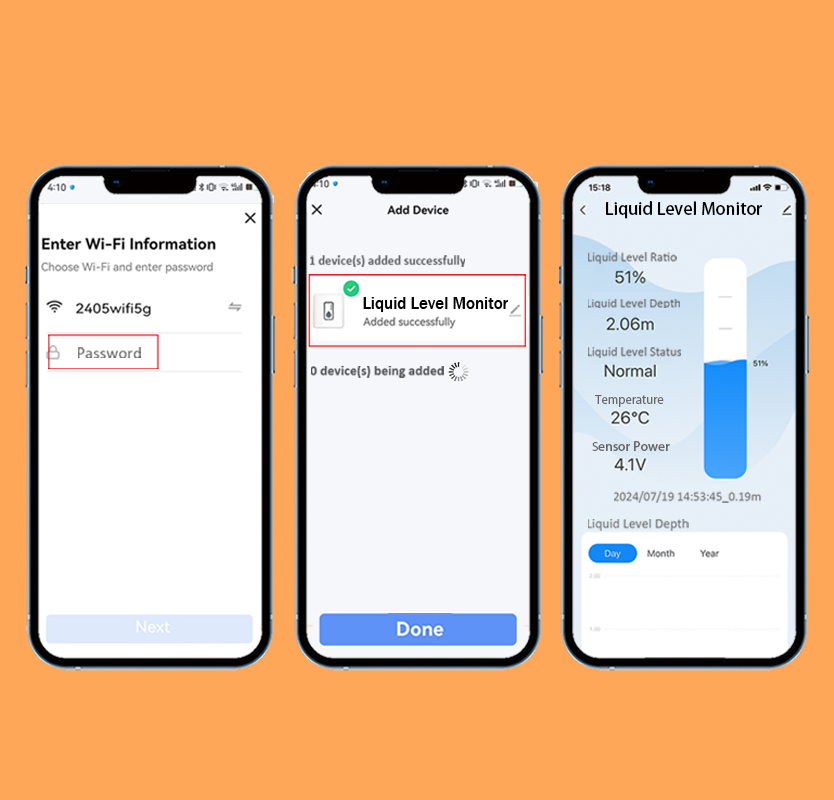

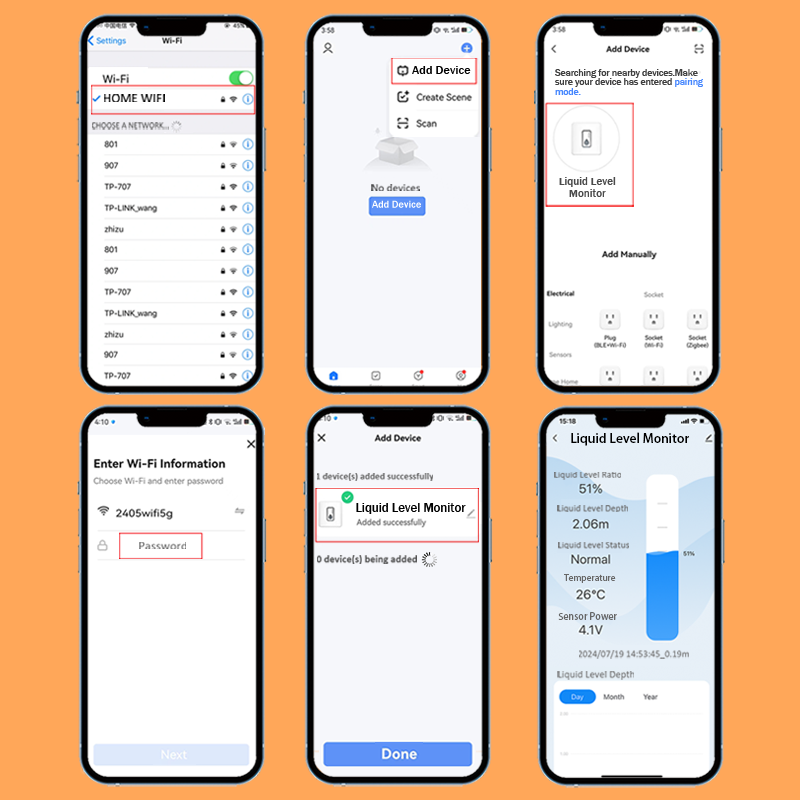

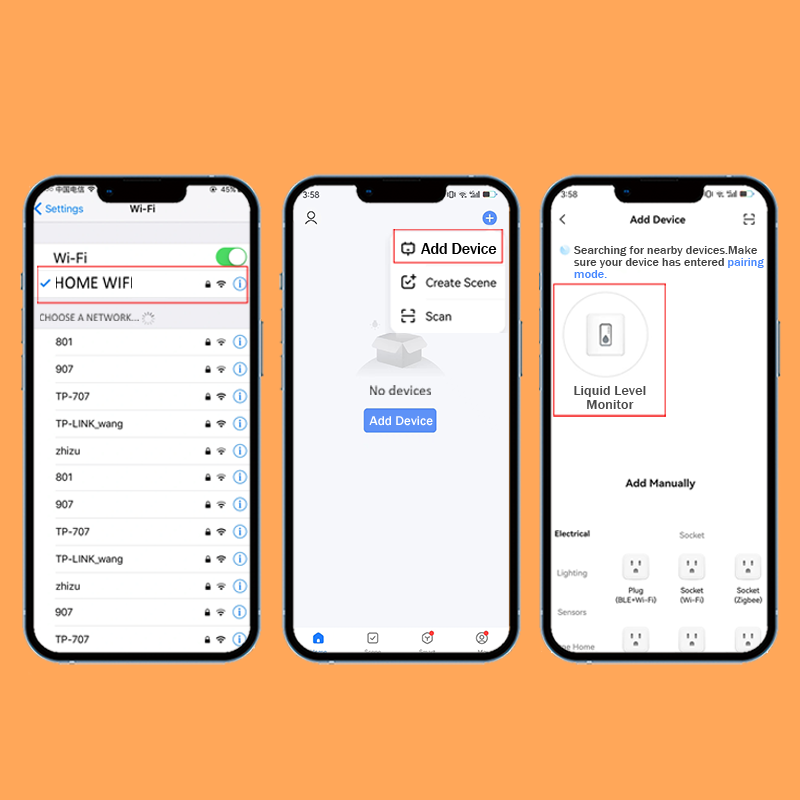

• ربط البوابة بشبكة WiFi عبر التطبيق
• ضبط الحد الأقصى والأدنى لمستوى السوائل عبر التطبيق

4. استخدامات المنتج

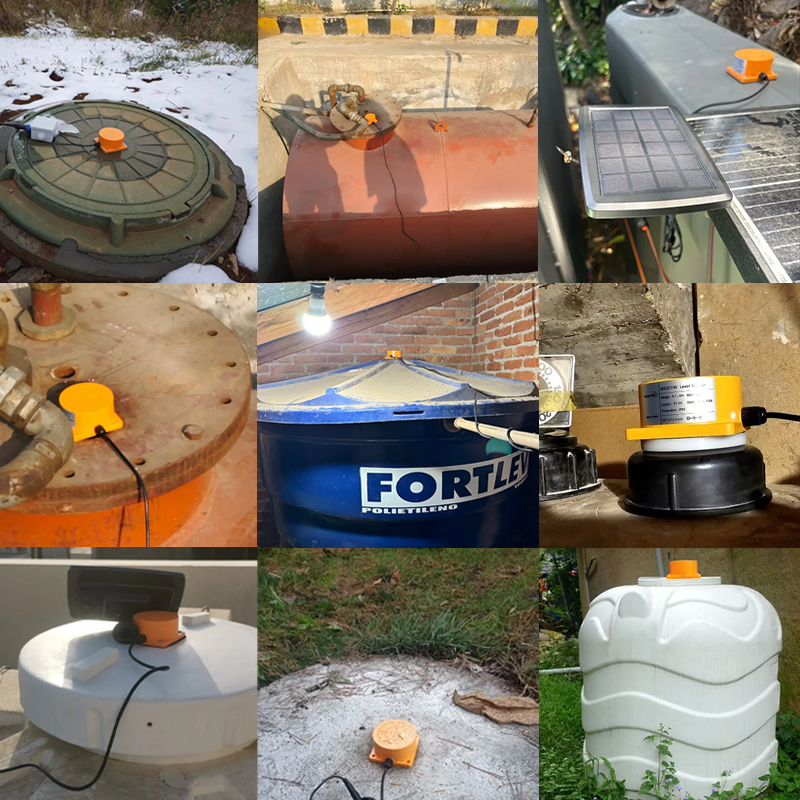

• مراقبة وتحكم في خزانات المياه المنزلية
• أنظمة الري والزراعة الذكية
• الاستخدامات الصناعية
• مراقبة خزانات الوقود والزيوت

⚙️ إعدادات الجهاز بعد الربط

• ارتفاع التركيب (Installation Height): المسافة من المستشعر إلى قاع الخزان.
• أقصى عمق للسائل (Liquid Max Depth): أقصى ارتفاع يمكن أن يصله السائل داخل الخزان.

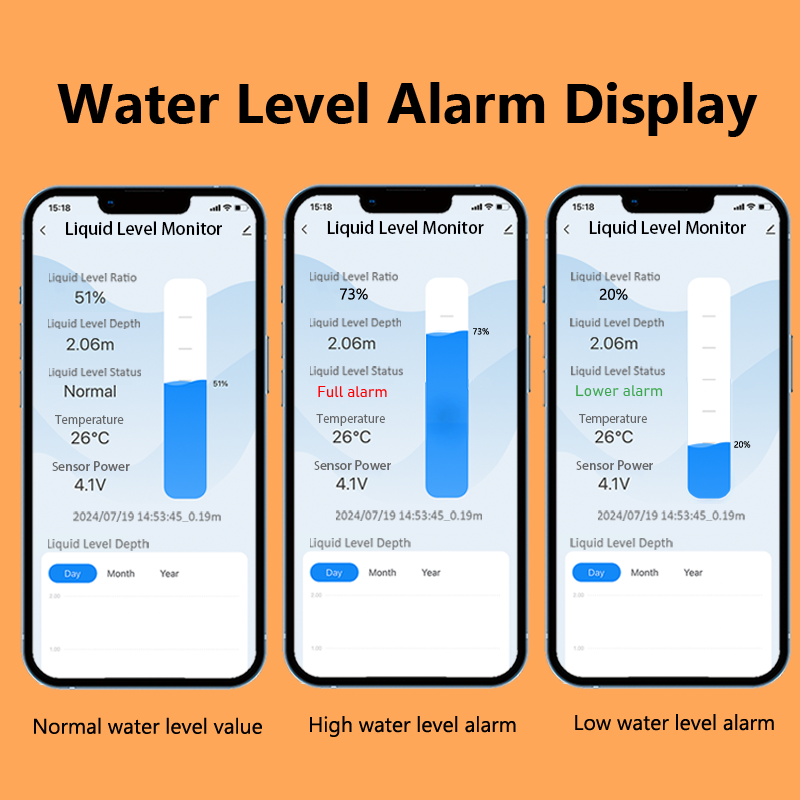

• مستوى التنبيه العالي (Max): لتفعيل التنبيه عند الامتلاء الكامل.
• مستوى التنبيه المنخفض (Min): لتفعيل التنبيه عند انخفاض مستوى السائل.

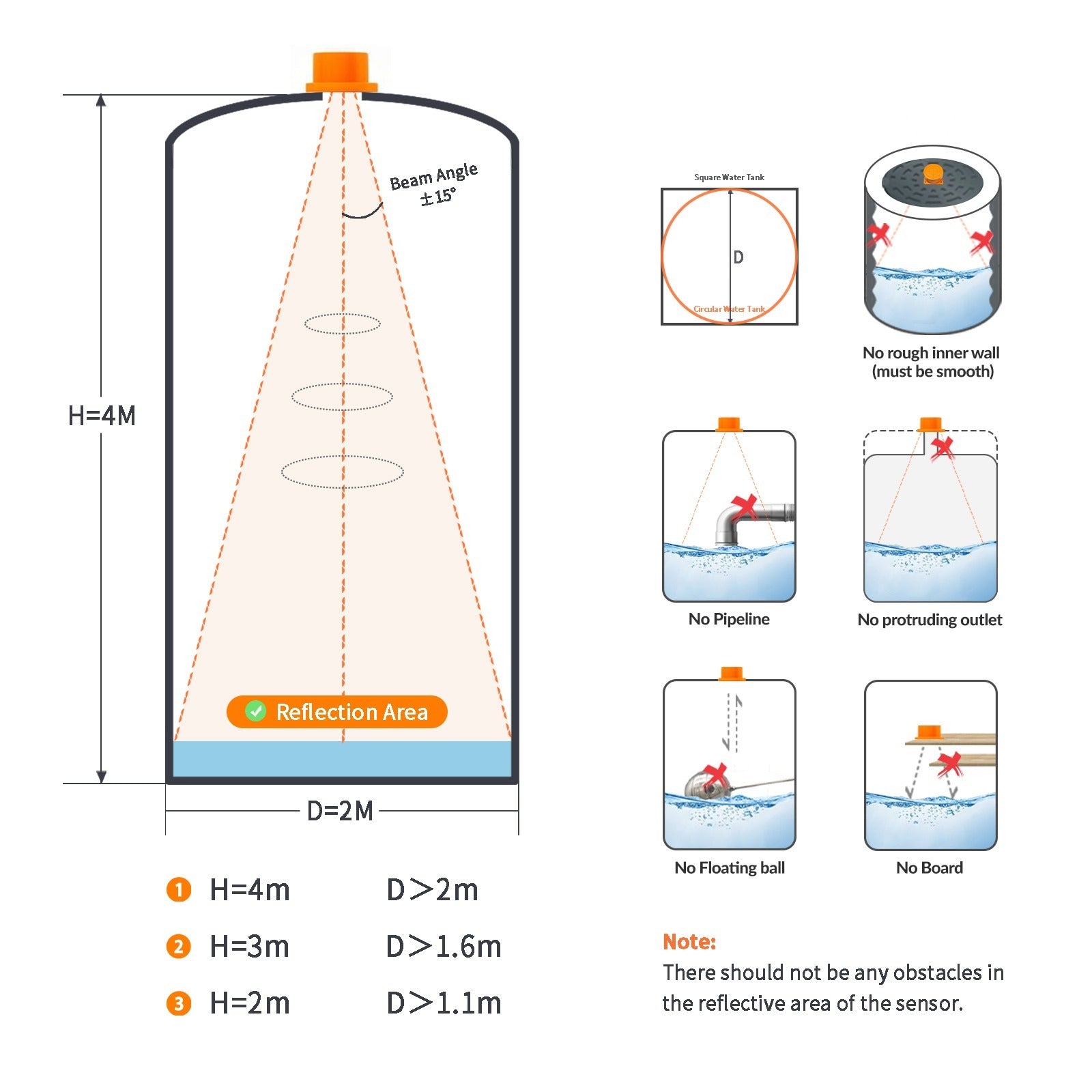

🔧 نصائح أثناء التركيب

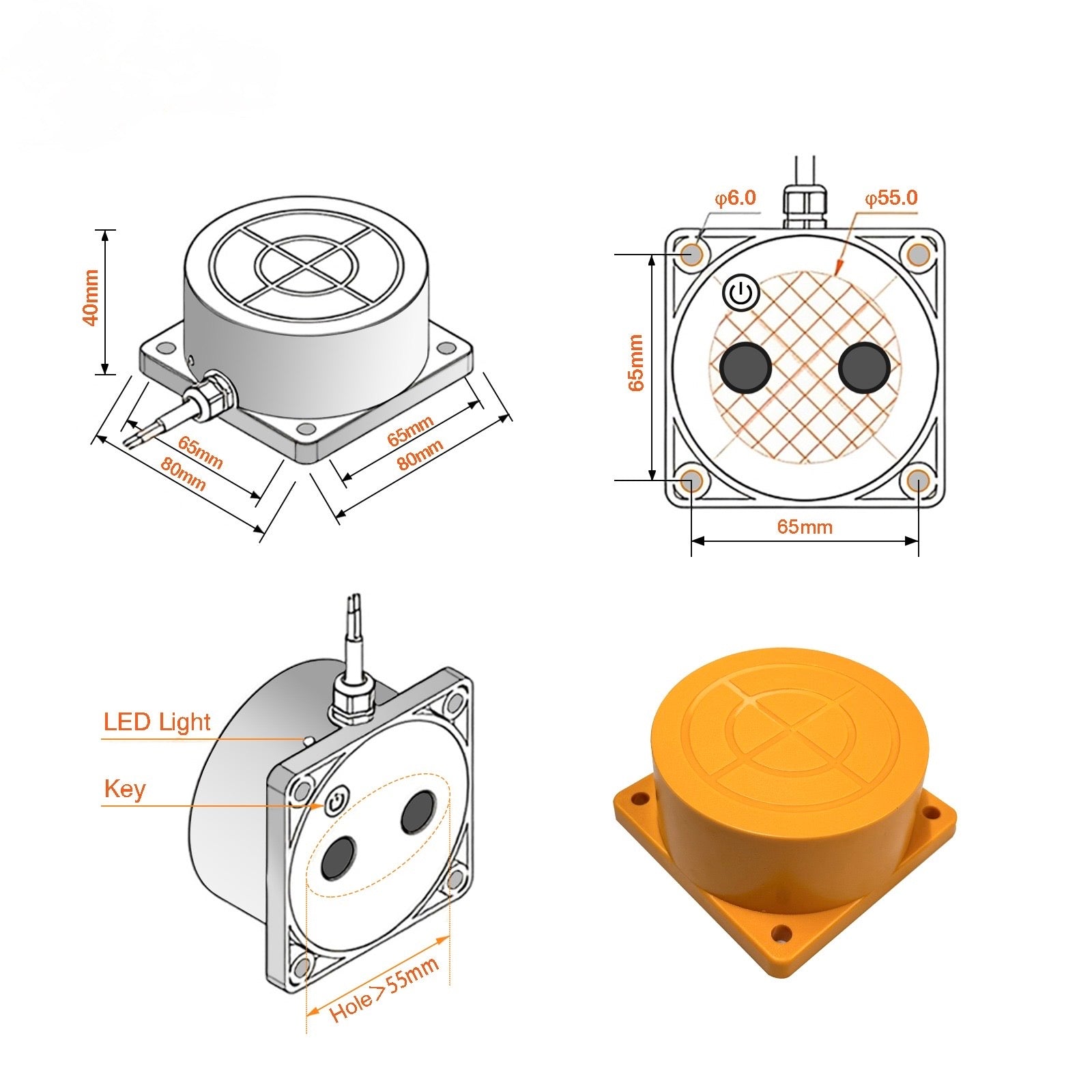

• يجب تثبيت المستشعر بشكل عمودي تمامًا على السطح العلوي للسائل داخل الخزان.
• تجنّب تركيب المستشعر في أماكن يوجد فيها:
  • أنابيب داخل الخزان (No Pipeline)
  • فتحات أو نتوءات داخلية (No protruding outlet)
  • عوامات (No Floating ball)
  • ألواح داخلية أو أغطية (No Board)
• يجب أن يكون الجدار الداخلي للخزان أملسًا (No rough inner wall) لضمان انعكاس دقيق للموجات.
• إذا كان سطح التركيب منحنيًا، يُكتفى بالتثبيت باستخدام البراغي فقط دون شد قوي.
• تأكّد من أن منطقة الانعكاس أسفل المستشعر خالية تمامًا من أي عوائق.
• زاوية الشعاع ±15°، لذا تأكّد من تناسق الارتفاع والقطر كما يلي:
  • إذا كان ارتفاع الخزان 4 أمتار، يجب أن يكون القطر أكبر من 2 متر.
  • إذا كان الارتفاع 3 أمتار، يجب أن يكون القطر أكبر من 1.6 متر.
  • إذا كان الارتفاع 2 متر، يجب أن يكون القطر أكبر من 1.1 متر.
