مفتاح ذكي مصغّر Zigbee بأربع قنوات (4 قنوات) – يعمل مع Tuya/Smart Life
مفتاح ذكي مصغّر Zigbee بأربع قنوات (4 قنوات) – يعمل مع Tuya/Smart Life
رقم المنتج:SMFY-4ZTM
سعر عادي
23,000 IQD
سعر عادي
سعر البيع
23,000 IQD
سعر الوحده
لكل
توصيل لكل العراق ٥ الاف دينار -توصيل مجاني للطلبات التي تزيد عن ١٥٠ الف دينار
تبقى (2) اسرع قبل نفاذ الكمية
لم نتمكن من تحميل توفر الاستلام
ضمان الجوده
ضمان سنه كامله استبدال
شحن سريع

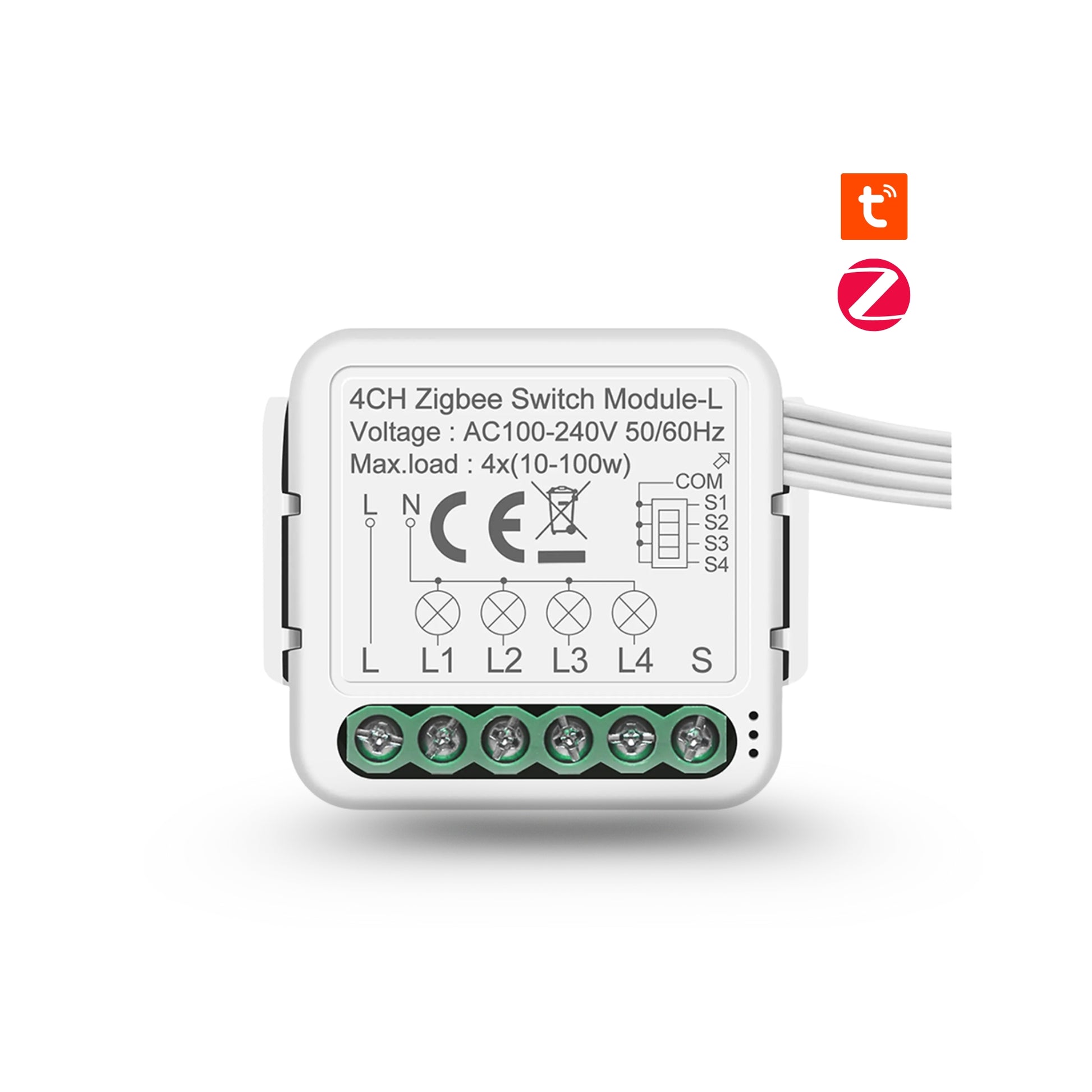

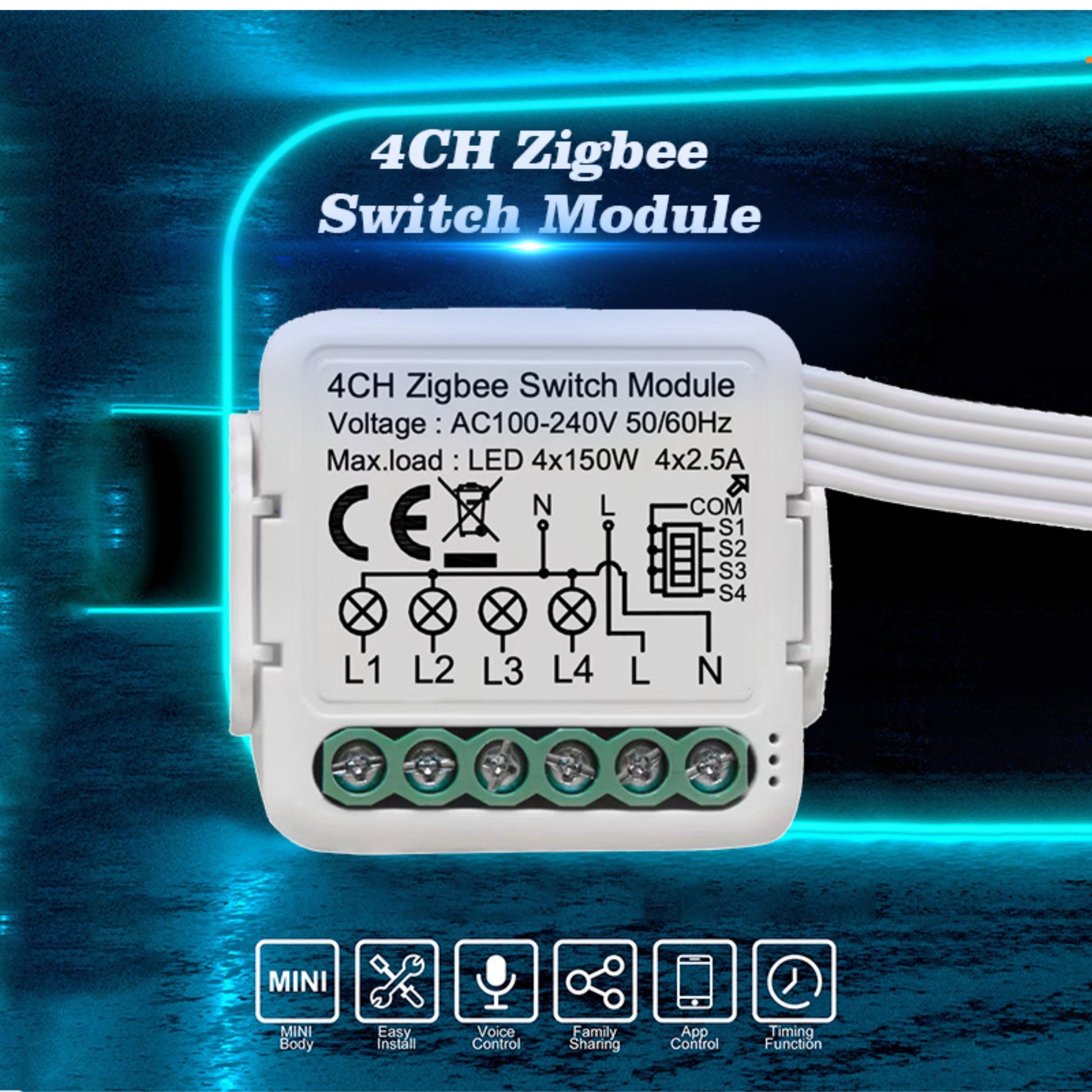

موديول مفاتيح ذكي Zigbee رباعي القنوات (4CH) داخل العلبة — 100–240V | 4×2.5A

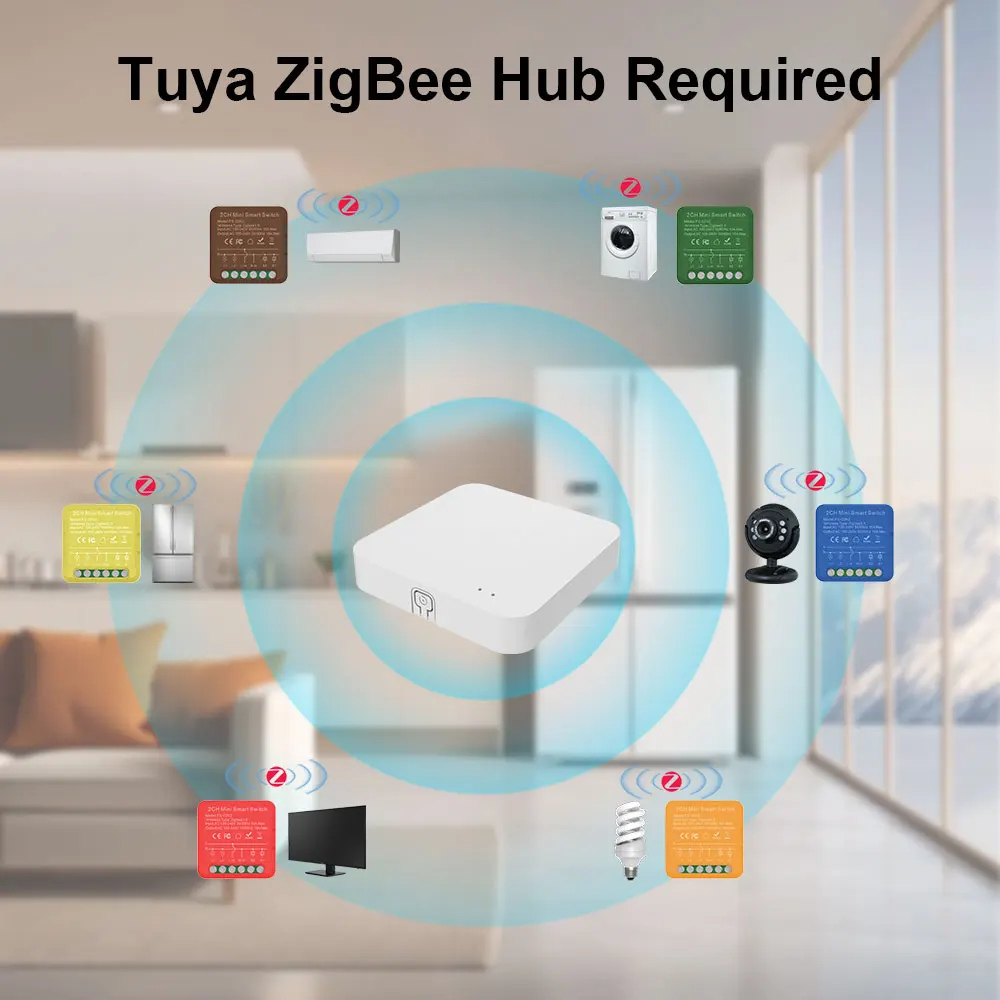

وحدة تحكّم صغيرة تُركّب داخل علبة المفتاح للتحكم بأربع دوائر بشكل مستقل. يعمل ببروتوكول Zigbee 3.0 ويتصل بتطبيق Tuya Smart / Smart Life (يتطلّب بوابة Zigbee) — مع مؤقّتات، جداول، أوتوميشن، ومشاركة العائلة.
Zigbee 3.0
4 قنوات (L1–L4)
AC 100–240V
2.5A لكل قناة
يتطلّب N (محايد)
IP20 داخلي

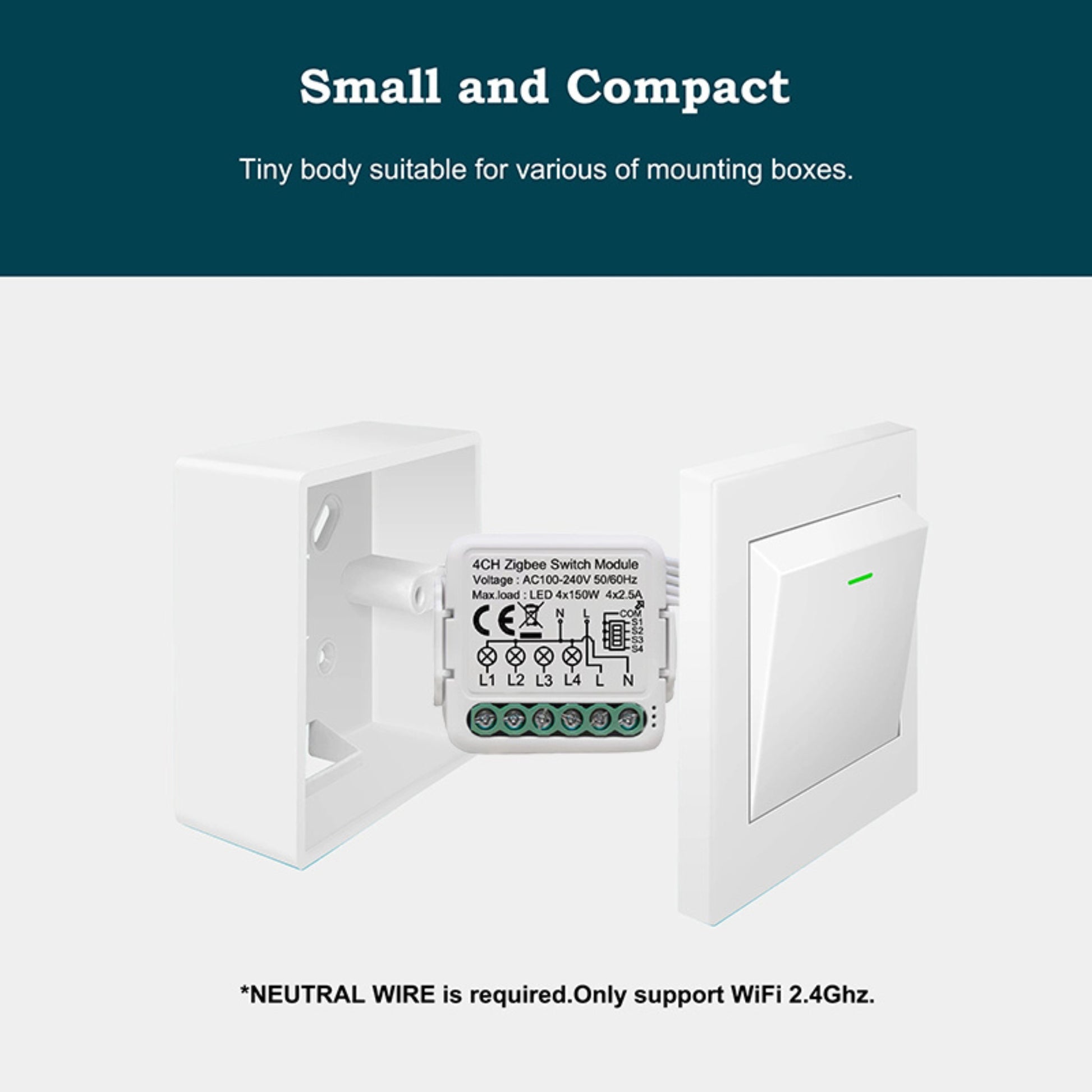

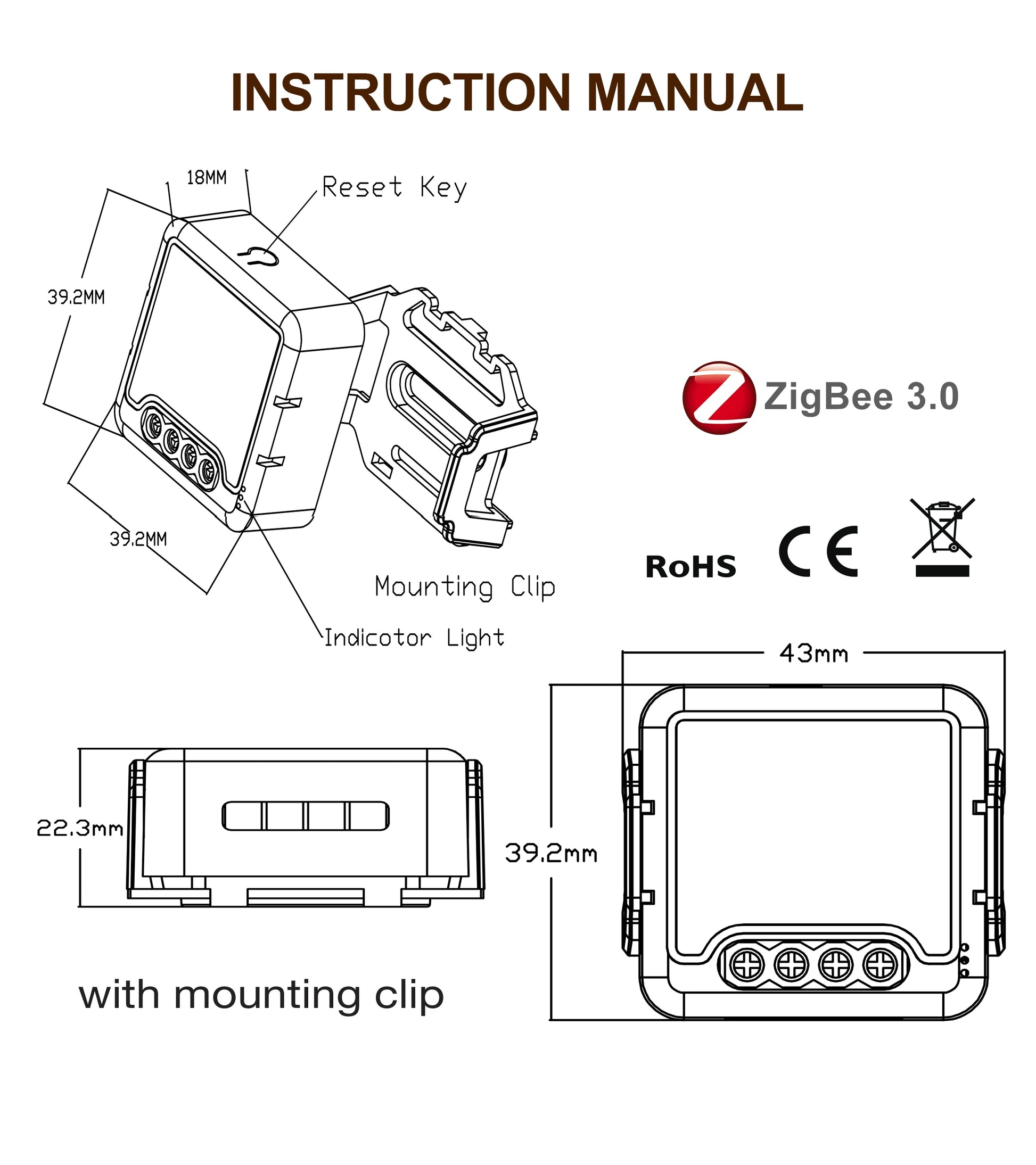

39.2×39.2×18 مم
مهم: هذا المنتج وحدة تشغيل/إيقاف (Relay) وليس ديـمـر — لا يدعم تعتيم المصابيح.
كما أنه يتطلب سلك محايد N داخل علبة المفتاح.
المميزات الرئيسية
تحكم مستقل 4 قنوات: فصل/تشغيل كل قناة بشكل منفصل (L1–L4).

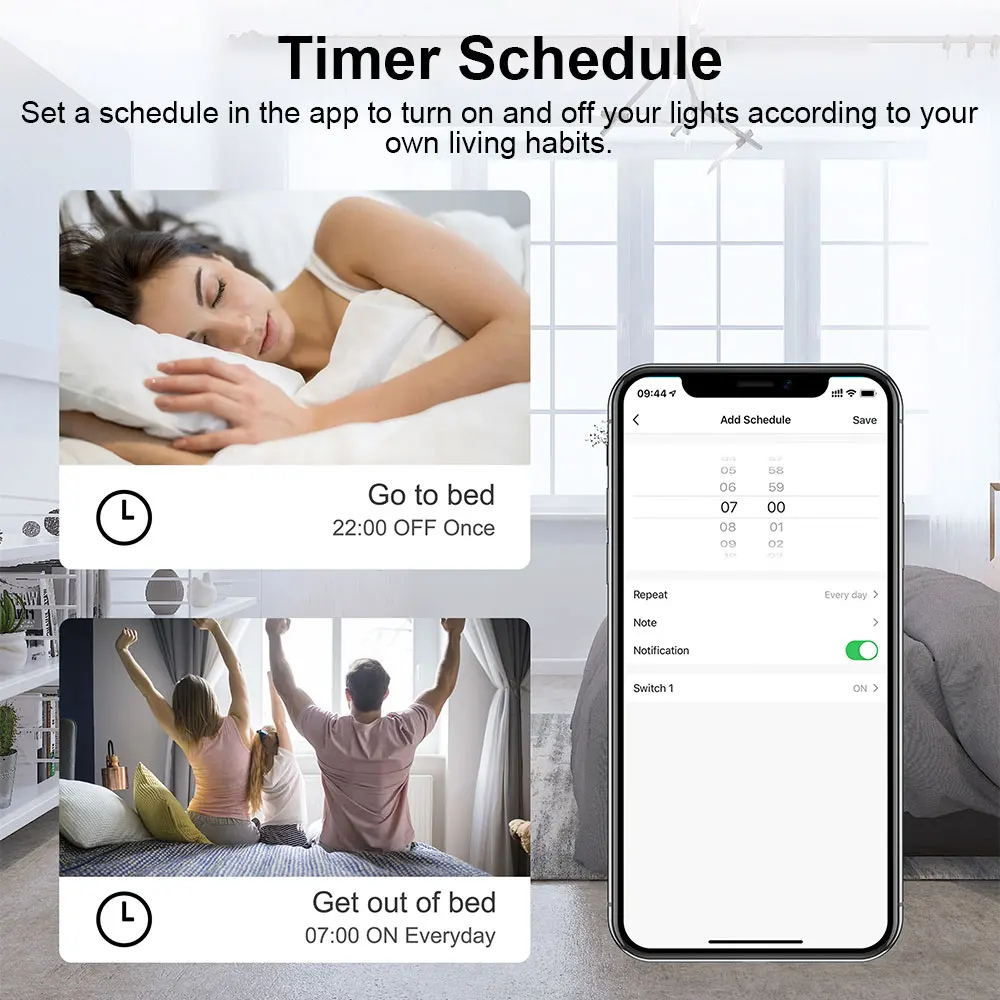

Tuya / Smart Life: تشغيل/إيقاف، مؤقّتات، جداول، مشاهد وأتمتة مع أجهزة Zigbee.

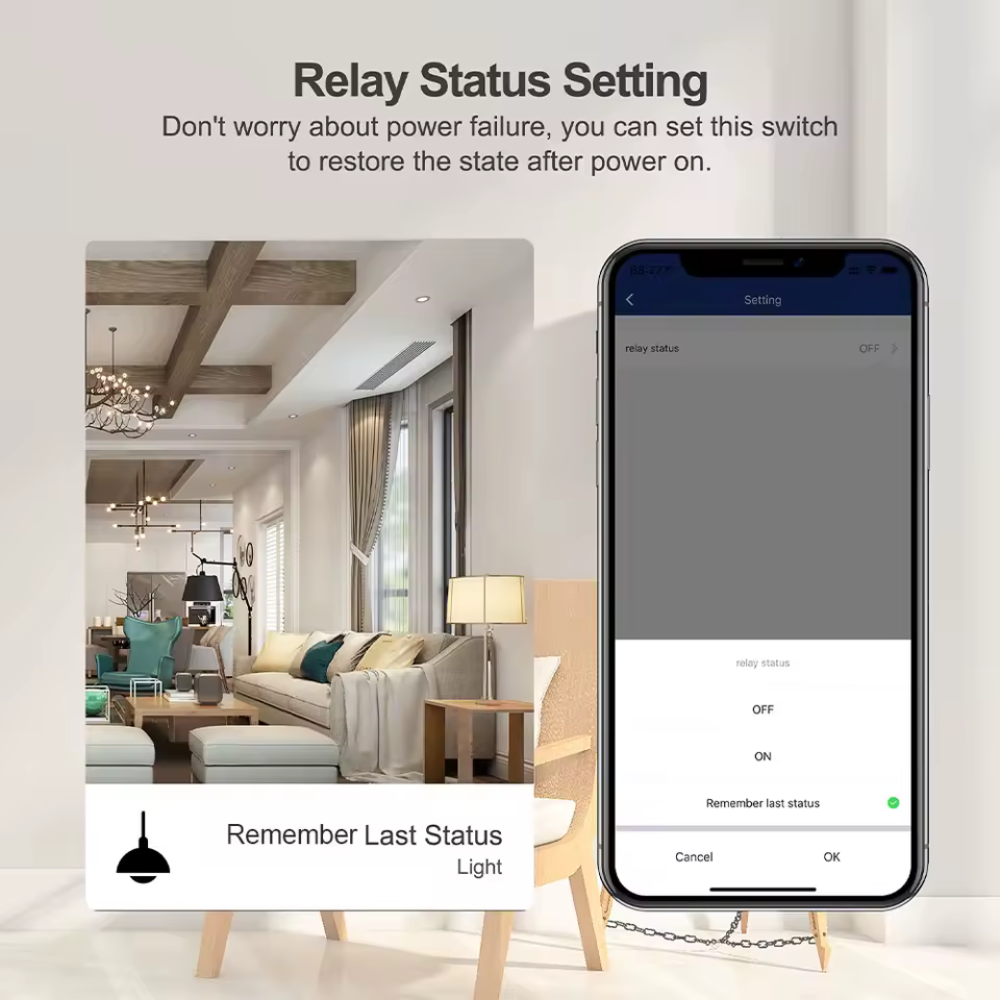

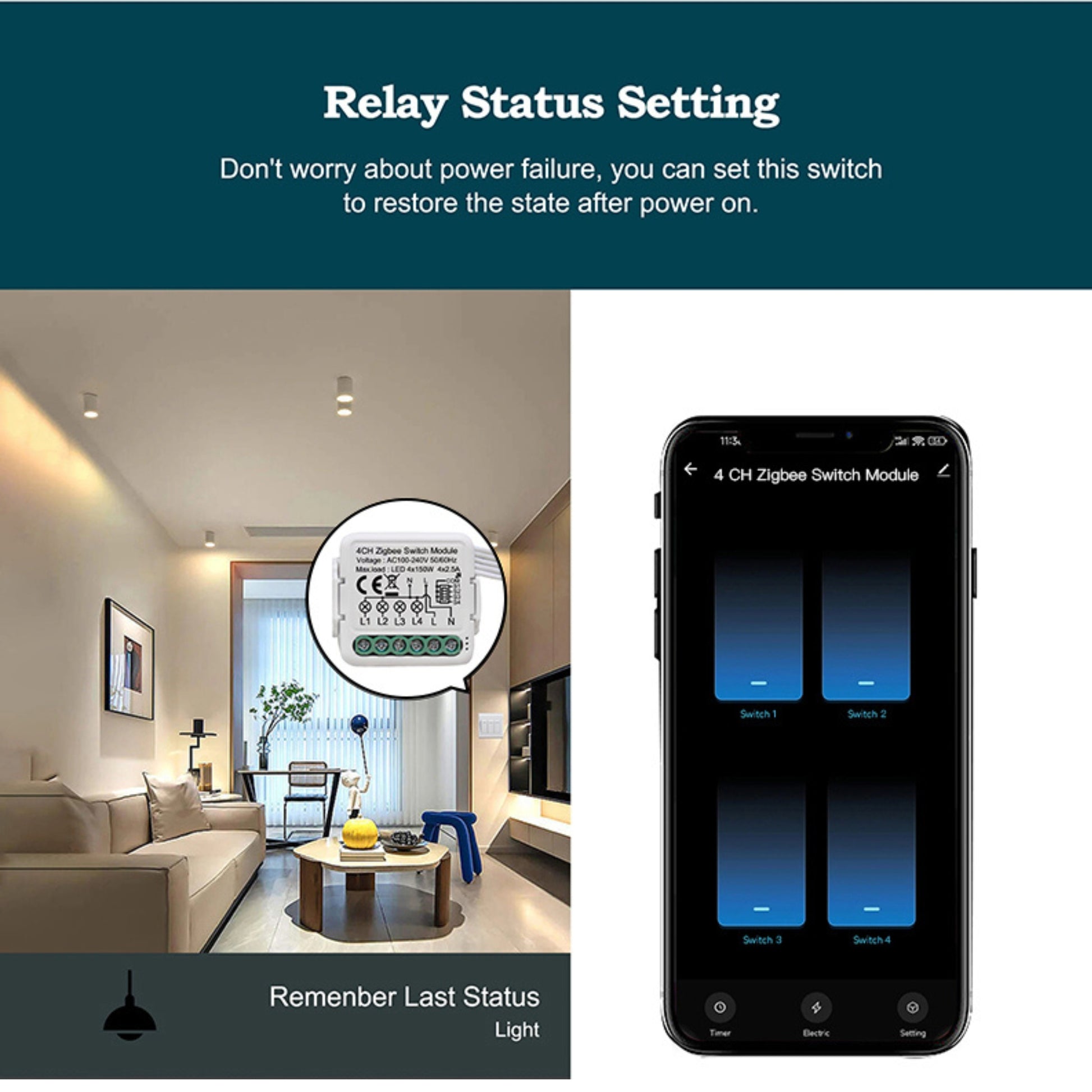

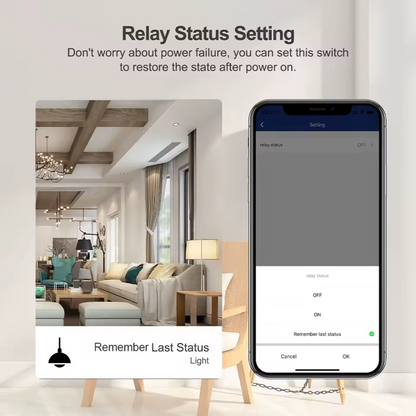

استعادة الحالة: يتذكّر آخر حالة بعد عودة الكهرباء (قابل للضبط من التطبيق).
يدعم مفاتيح تقليدية: مداخل S1–S4 مع طرف COM للتحكم المحلي من الجدار.
اقتران سريع: زر Reset + مؤشّر LED لتسهيل الإضافة إلى البوابة.
مدى ممتاز: حتى <100م في بيئة مفتوحة (قد يقل داخل الجدران).
مخطّط التوصيل المختصر
- التغذية: وصل L (فاز) + N (محايد) إلى الوحدة.
- المخارج إلى الأحمال: مخارج L1 / L2 / L3 / L4 (كل قناة ريلي مستقلّة).
- مداخل المفاتيح: طرف COM مشترك + S1 / S2 / S3 / S4 لكل قناة للتحكم المحلي.
- ملاحظة: مناسب للتحكم “تشغيل/إيقاف” فقط — لا يستخدم لتعتيم المصابيح.
نصيحة أداء Zigbee: يفضّل أن تكون البوابة في نفس الطابق وبعيدًا عن المعادن/الخرسانة قدر الإمكان.
إضافة أجهزة Zigbee تعمل على الكهرباء (مثل مقابس Zigbee) تساعد كمكرّرات لتقوية الشبكة.
الاستخدامات المقترحة
إنارة متعددة المناطق: أربع مناطق إضاءة من نفس علبة المفتاح.
مصابيح LED وسبوت لايت: ضمن حد القدرة/التيار وبوجود مزوّد طاقة مناسب.
أحمال خفيفة غير حثّية: مثل مراوح شفط صغيرة أو محوّلات إنارة ضمن الحدود.
سيناريوهات ذكية: تشغيل إنارة الممر عند الحركة، إطفاء شامل عند الخروج… إلخ.
تنبيه أحمال: الأحمال الحثّية (مثل بعض المحركات/الكمبريسر) قد تتطلب ريليه/كونتاكتور مناسب.
التزم بحد 2.5A لكل قناة و150W LED لكل قناة كما هو مذكور.
المواصفات الفنية
| النوع | 4CH Zigbee Switch Module |
|---|---|
| الجهد/التردد | AC 100–240V ~ 50/60Hz |
| عدد القنوات | 4 قنوات ريلي مستقلة (L1–L4) |
| تيار/قدرة كل قناة | 2.5A لكل قناة (×4) | LED حتى 150W لكل قناة |
| البروتوكول | Zigbee 3.0 (IEEE 802.15.4) |
| تردد التشغيل اللاسلكي | 2.405–2.480GHz |
| مدى التشغيل | < 100م (بيئة مفتوحة) |
| درجة حرارة التشغيل | -10° إلى +40° م |
| الأبعاد | 39.2 × 39.2 × 18 مم |
| تصنيف الحماية | IP20 (للاستخدام الداخلي الجاف) |
| متطلبات الأسلاك | L + N للوحدة | مخارج L1–L4 | COM + S1–S4 للمفاتيح |
| عناصر التحكم | زر Reset + مؤشّر LED |
| التطبيق | Tuya Smart / Smart Life (يتطلّب بوابة Zigbee متوافقة) |
| الضمان والشهادات | ضمان سنتين – CE / RoHS |
محتويات العلبة
- وحدة موديول Zigbee رباعي القنوات (4CH).
- مشبك/ملحق تثبيت داخل العلبة.
- دليل استخدام سريع.
ملاحظات التثبيت والسلامة
- التثبيت يجب أن يتم بواسطة كهربائي مؤهّل مع فصل التغذية قبل العمل.
- مخصّص للأحمال الضوئية/غير الحثّية ضمن الحدود المذكورة.
- تجنّب الرطوبة والمناطق المكشوفة للماء (IP20 للاستخدام الداخلي فقط).
- لتقليل ضعف الإشارة: أبعد الوحدة عن المعادن الكثيفة والجدران الكونكريتية قدر الإمكان.
