أضف تحكم الدائرة وقياسها إلى شبكة Zigbee

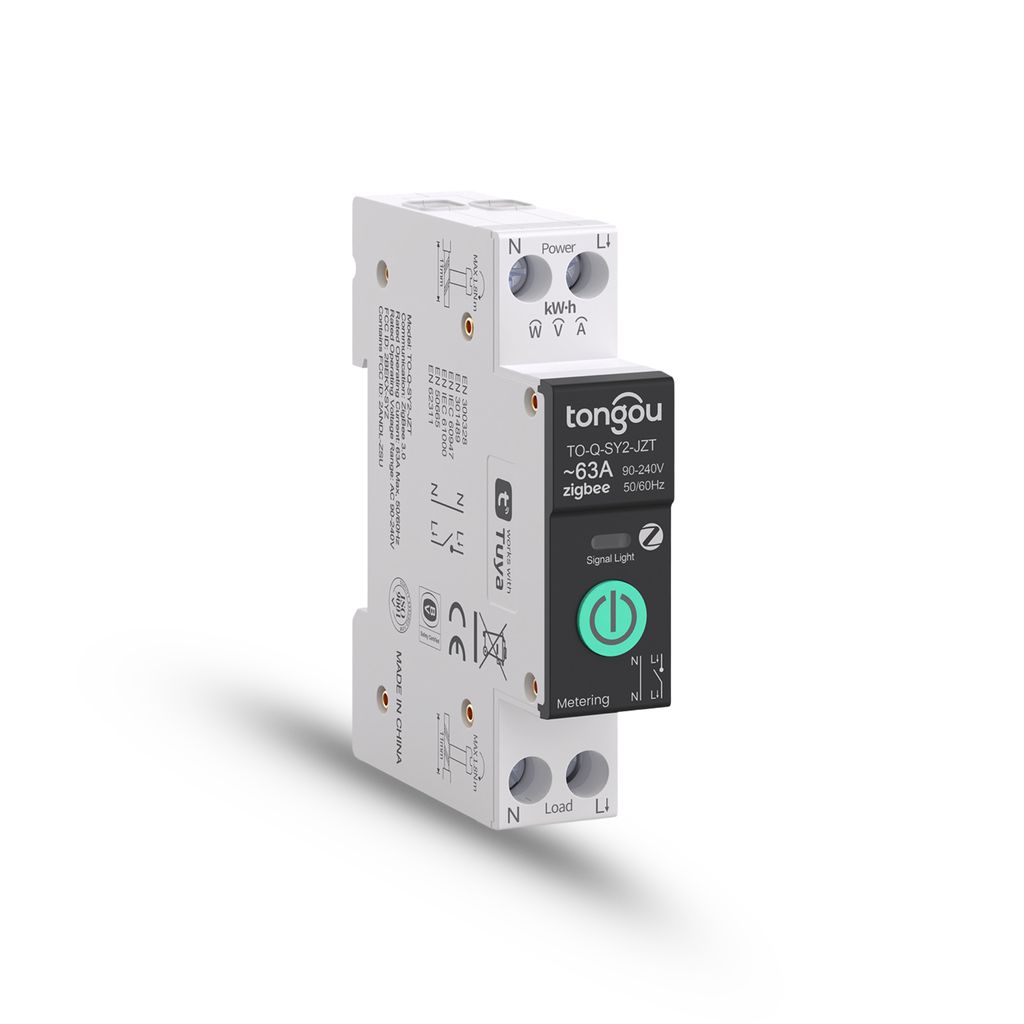

مفتاح TONGOU TO-Q-SY2-JZT يربط دائرة متوافقة بمنظومتك عبر بوابة Zigbee، لتتحكم بها وتراجع استهلاكها من التطبيق، مع زر تشغيل محلي.
بوابة Zigbee مطلوبة
تحتاج نسخة JZT إلى بوابة متوافقة تدعم وظائفها، ولا تتصل مباشرة بالراوتر.
قراءات الدائرة
تابع الجهد والتيار والقدرة والطاقة المستهلكة عبر التطبيق.
مواعيد ومؤقتات
استخدم الجدولة والعد التنازلي والتوقيت الدوري للأحمال المناسبة.
زر تشغيل محلي
إلى جانب التحكم عبر التطبيق، يتوفر زر على واجهة الوحدة.
حدود يحددها المختص
إعدادات التنبيه أو الفصل لا ترفع تصنيف القطعة ولا تغني عن حماية القصر والتسرب المطلوبة.
فصل L فقط
في ترتيب 1P+N لهذه النسخة يمر N مباشرة؛ الإطفاء ليس عزلًا كاملًا للصيانة.
إضافة الدائرة إلى منظومة Zigbee
اختر هذه النسخة عندما تكون لديك بوابة Tuya أو Smart Life Zigbee مناسبة وتريد متابعة دائرة والتحكم فيها. افحص دعم القياس والإعدادات، لا مجرد نجاح إضافة الجهاز إلى القائمة.
التيار المقنن ليس وصفًا لكل حمل
يختار الكهربائي حدود الإعداد والحمل والأسلاك بما يناسب الدائرة. الأحمال ذات تيار البدء المرتفع تحتاج تقييمًا خاصًا؛ لا تُستنتج ملاءمة محرك أو ضاغط من الرقم المطبوع وحده.
تجربة الجدول قبل الاعتماد عليه
اختبر التشغيل والفصل وسلوك العودة بعد انقطاع الطاقة. اختر دائرة غير أساسية يمكن فصلها بأمان، واحتفظ بطريقة مناسبة للتحكم المحلي دون استخدام الجدول بديلًا عن الحماية.
قراءات أوضح لاستهلاك الدائرة
تابع الجهد والتيار والقدرة والطاقة المستهلكة من التطبيق لتراجع استخدام الدائرة في مكان واحد.
نظّم مواعيد الدائرة
استفد من الجدولة والعد التنازلي والتوقيت الدوري، مع إعداد التنبيه أو الفصل عند تجاوز الحدود المدعومة. يختار الكهربائي القيم المناسبة للدائرة.
الطراز والاتصال
| الطراز | TO-Q-SY2-JZT |
|---|---|
| الاتصال | Zigbee 3.0 |
التغذية والتيار
| تغذية النسخة الموضحة | AC 90–240 V، 50/60 Hz |
|---|---|
| التيار الأقصى المطبوع | 63 A |
| إعداد حد التيار | 1–63 A؛ يحدده الكهربائي حسب الدائرة |
الأقطاب والتركيب
| الأقطاب | 1P+N؛ فصل L ومرور N مباشرة |
|---|---|
| التركيب | سكة DIN 35 mm |
ما تحتاجه قبل التركيب
- بوابة Tuya/Smart Life Zigbee متوافقة تدعم القياس والإعدادات المطلوبة لهذا الطراز؛ لا يتصل JZT بالراوتر مباشرة.
- تغذية L+N وتركيب داخل لوحة مناسبة على سكة DIN مقاس 35 mm بواسطة كهربائي مؤهل.
- يختار الكهربائي الأسلاك والحماية والحمل وفق تيار البدء وطبيعة الدائرة؛ الحد الأقصى المطبوع 63 A لا يحدد وحده ملاءمة كل حمل.
إنارة غير أساسية على جدول دوامك
عند: حلول موعد الإغلاق المحدد في التطبيق.
الإجراء: إطفاء دائرة إنارة غير أساسية وافق الكهربائي على ملاءمتها.
ما تحتاجه للبدء
- إعداد جدول واختباره، مع بوابة Zigbee متوافقة واتصال المنظومة.
- استبعاد إنارة الطوارئ والأجهزة التي تحتاج تغذية مستمرة.
ملاحظات الاستخدام
- لا تستخدم الجدول كوسيلة حماية أو عزل للصيانة.
- لا تفترض تنفيذ الأمر عند تعطل الشبكة أو الخدمة.
إرشادات الاستخدام
التركيب والصيانة
يلزم توفير حماية القصر والتسرب المطلوبة للدائرة بشكل مستقل عن إعدادات التطبيق. قبل العمل، تُعزل التغذية ويُتحقق من غياب الجهد؛ أمر الإطفاء ليس عزلًا آمنًا، والجهاز يفصل L فقط مع بقاء N متصلًا.
اختيار التشغيل التلقائي
راجع الجداول وحالة عودة الكهرباء، واختر أحمالًا آمنة للتشغيل دون إشراف. حدود التطبيق إعدادات يحددها الكهربائي، ولا ترفع التصنيف الكهربائي للجهاز.
أسئلة شائعة
كيف أختار البوابة؟
اختر بوابة Tuya أو Smart Life Zigbee تدعم هذا الطراز ووظائف القياس والإعداد التي تحتاجها.
ما القراءات التي أتابعها؟
الجهد والتيار والقدرة والطاقة المستهلكة من التطبيق عبر البوابة المتوافقة.
ما معنى 1P+N؟
يتحكم المفتاح في فصل L، بينما يمر N مباشرة؛ لا يفصل الخطين معًا.
هل هذه نسخة Wi-Fi المباشرة؟
لا؛ اللاحقة JZT هنا تخص نسخة Zigbee، وتتطلب بوابة متوافقة. لا تُطبّق عليها طريقة ربط نسخة JWE أو JWT تلقائيًا.
